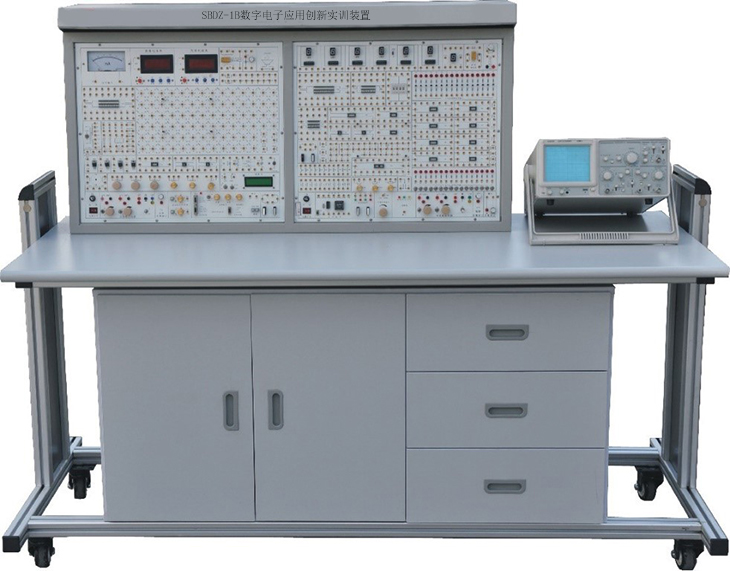

SBDZ-1B數字電子應用創新實訓裝置
數字電子應用創新實訓裝置主要服務于應用電子技術、計算機應用技術專業，可承擔《數字電子技術》、《電子技術》等等專業平臺課程的理論與實踐教學任務。電子電工技術、模擬電子技術、數字電子技術、傳感器技術、高頻電子技術、嵌入式技術等實訓室�？沙袚峨娐坊A》、《數字電子技術》、《模擬電子技術》、《電子技術》、《高頻電子技術》、《電子CAD》、《傳感器技術》、《單片機技術及應用》、《電子電路安裝與調試》、《智能產品制作》等課程的實驗實訓教學。
一、 數字電子應用創新實訓設備技術參數
1.工作電源：兩相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：≤長×寬×高=1400×760×1550mm
4.整機功耗：≤0.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
★6.兩路獨立0~24V/2A連續可調直流電壓源，帶有自恢復過流保護功能，輸出電壓電流均由數字化電壓電流表顯示。兩路獨立±5V、±12V、±15V、±24V直流電壓源。兩路獨立交流3V、6V、9V、12V、15V、18V電壓源。兩路獨立的帶中心抽頭的雙15V交流電壓輸出。兩個獨立的0~30V的直流電壓表以及兩個獨立的0~2000mA的直流電流表。各個電源均經保險絲后輸出，確保過流保護。
7.設有高可靠圓腳集成塊插座（28P 1只、20P 2只、16P 3只、14P 4只、8P 3只,18P 2只）及鍍銀接線座等，供插各種集成塊及器件等。
8.提供三功能邏輯筆：高電平、低電平、高阻三種狀態,提供十六位開關電平輸出、十六位邏輯電平輸入指示, 譯碼顯示器、撥碼盤、復位按鈕、揚聲器等。
二、 總體結構：
1.鐵質實訓掛板框架及電源一體化臺子、鐵質桌子兩部分組成。
鐵質實訓掛板框架及電源一體化臺子：臺子分兩層，臺子上層由螺絲固定了兩塊電子電路實訓板，完成多門多種實驗。臺子下方提供了實訓所需的各種交直流電源，其中包括由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
鐵質桌子：桌子由鐵質壓焊而成，桌面采用高密度材料涂料，防刮防高溫。
三、 實驗內容
數字電路試驗
1)二極管的開關特性
2)晶體三極管的開關特性及應用
3)TTL集成邏輯與非門的功能與參數測試
4)TTL集成與非門應用
5)TTL集成OC門邏輯功能的測試
6)TTL集成OC門的應用
7)TTL三態門的邏輯功能測試
8)CMOS集成反向器的邏輯功能測試
9)譯碼驅動器CD4511邏輯功能測試
10)數碼管靜態顯示驅動實驗
11)CD4511構成的簡單搶答器實驗
12)74LS00構成的基本RS觸發器
13)集成JK觸發器7476邏輯功能測試
14)集成JK觸發器構成的4分頻電路實驗
15)JK觸發器構成D觸發器
16)用JK觸發器構成T觸發器
17)移位寄存器74164的邏輯功能測試
18)移位寄存器74164的串-并轉換應用
19)十進制計數器CD4017邏輯功能測試
20)2-8次任意分頻電路
21)矩形脈沖的主要特性測試
22)單脈沖產生電路
23)連續脈沖產生電路
24)555集成定時器功能的測試
25)集成定時器構成的單穩態觸發器
26)集成定時器構成的多諧振蕩器觸發器
27)集成定時器構成的占空比可調的多諧振蕩器
28)集成定時器構成的施密特觸發器
29)簡易線性鋸齒波發生器實驗
30)救護車音響電路實驗
31)集成DAC0832數模轉換實驗
32)集成ADC0809模數轉換實驗
四、 設備配置
|
產品名稱 |
規格 |
數量 |
單位 |
|
電子連線 |
24條/包 φ2燈籠頭 |
2 |
包 |
|
數字毫伏表 |
采用單片機控制技術，集模擬與數字技術于一體，是一種通用型智能化的全自動數字交流毫伏表。適用于測量頻率5Hz～2MHz，電壓100μV～300V的正弦波有效值電壓。 具備自動/手動測量功能，同時顯示電壓值和dB/dBm值，以及量程和通道狀態 主要技術參數交流電壓測量范圍：100μV～300V；dB測量范圍：-80dB～50dB(0dB=1V)；dBm測量范圍：-77dBm～52dBm(0dB=1mw600Ω)；量程：4mV，40mV，400mV，4V，40V，400V 頻率范圍：5Hz～2MHz電壓測量誤差：（以1kHz為基準，20℃環境溫度下），50Hz～100kHz ±1.5%讀數±8個字，20Hz～500kHz ±2.5%讀數±10個字，5Hz～2MHz ±4.0%讀數±20個字；dB測量誤差：±1個字；dBm測量誤差：±1個字；輸入電阻：10MΩ；輸入電容：不大于30PF；噪聲：輸入短路時為0個字；工作電壓：220V±10%,50Hz±2Hz。 |
1 |
臺 |
|
集成555 |
25個晶體管，2個二極管和15個電阻并通過8個引腳引出 |
3 |
只 |
|
集成0809 |
DIP-28P（寬體） |
1 |
只 |
|
集成0832 |
8位的D/A轉換集成芯片 |
1 |
只 |
|
集成4013 |
兩個獨立的D觸發器。每個觸發器都有一個置位端(SET),復位端(RESET),時鐘端(CLOCK),數據輸入端(DAT A),兩個輸出端Q和Q/端 |
2 |
只 |
|
集成4069 |
工作電壓范圍為3V至18V,最大工作溫度為70℃ |
1 |
只 |
|
集成4511 |
3-18V的電壓范圍內工作,所有輸入都受到放電保護 |
1 |
只 |
|
集成74LS20 |
柵極數量：2Gate、高電平輸出電流：16mA |
2 |
只 |
|
集成40106 |
邏輯，六反相器，帶施密特觸發器輸入 |
1 |
只 |
|
集成74LS32 |
2個輸入端，1個輸出端 |
1 |
只 |
|
集成74LS73 |
具有雙J-K觸發器功能 |
2 |
只 |
|
集成74LS74 |
高電平輸出電流: -0.4mA 低電平輸出電流: 8mA 電源電壓-最小: 4.75V 電源電壓-最大: 5.25V 工作溫度范圍: 0°C~+70°C |
2 |
只 |
|
集成74LS138 |
電源電流—最大值: 6.3 mA、高電平輸出電流:-0.4mA、低電平輸出電流: 8mA、最大時鐘頻率: 35 MHz、工作電源電壓: 5V、Pd-功率耗散: 1 mW、傳播延遲時間: 41 ns |
1 |
只 |
|
集成74LS151 |
電源電壓-最小: 4.75V、電源電壓-最大: 5.25 V、電源電流-最大值: 6000μA、高電平輸出電流: -0.4mA、低電平輸出電流: 8mA、最大時鐘頻率: 35MHz、工作電源電壓: 5V |
1 |
只 |
|
集成74LS175 |
電源電壓2～6v，直流輸入電壓或輸出電壓（Vout）0～Ⅴcc，直流輸出電流±25mA，電源或地電流±50mA，耗散功率500mw |
1 |
只 |
|
集成74LS244 |
工作電壓范圍：4.75V至5.25V，輸入電壓范圍：0V至5.25V，輸出電壓范圍：0V至5.25V，最大輸出電流：15mA，工作溫度范圍：-40℃至85℃ |
1 |
只 |
|
集成4017 |
具有10個譯碼輸出端，CP，CR，INH輸入端。 |
1 |
只 |
|
集成74LS85 |
輸出功能：A<B，A=B，A>B電壓 - 供電：4.75V ~ 5.25V電流 - 輸出高、低：400µA，8mA |
2 |
只 |
|
集成74LS164 |
工作電壓范圍:4.75V至5.25V 2. 最大時鐘頻率:35MHz |
1 |
只 |
|
集成74LS112 |
DIP-16P |
1 |
只 |
|
集成74LS76 |
工作電壓:2V至6V最小高電平輸入電壓:2V最大低電平輸入電壓:0.8V最小高電平輸出電壓:3.5V最大低電平輸出電壓:0.25V |
1 |
只 |
|
集成74LS194 |
位數: 4bit、輸入線路數量: 2、傳播延遲時間: 26ns、電源電壓-最大: 5.25V、最小工作溫度: 0°C |
2 |
只 |
|
集成74LS03 |
最小工作溫度：-50C、最大工作溫度：80C、最小電源電壓：4.5V、最大電源電壓：9.5V |
1 |
只 |
|
集成74LS121 |
R取值范圍為2～14kQ,C的取值范圍為10pF～10μF,脈沖寬度為20ns～0.2s |
1 |
只 |
|
集成4081 |
通用電壓-供電: 3V~18V 工作溫度:-55°C~125°C |
1 |
只 |
|
集成40194 |
電壓- 電源 3V~18V 工作溫度 -55°C~125°C |
1 |
只 |
|
集成741 |
常模輸入電壓范圍:±15V、差模輸入電壓范圍:±30V、最大輸出電壓幅度:±14V、常模抑制比:90dB、輸入偏置電流:80nA |
2 |
只 |
|
集成74LS00 |
電壓為4.75V至5.25V,輸入電平高電平范圍為2V至5.25V,低電平范圍為0V至0.8V,輸出電平高電平范圍為2.5V至5.25V,低電平范圍為0V至0.4V |
2 |
只 |
|
集成74LS04 |
邏輯類型,雙極 電源電壓–最大,5.25 V 電源電壓–最小值,4.75 V 工作溫度,0°C至70°C |
1 |
只 |
|
集成74LS10 |
供電電壓:4.75V至5.25V 輸入電壓:0V至5V 工作溫度范圍:0℃至70℃ 耗電功率:35mW 輸出驅動能力:10標準負載單元(SOL) 延遲時間:20納秒 |
2 |
只 |
|
集成74LS86 |
高電平輸出電流:-16mA、低電平輸出電流: 0.8mA、傳播延遲時間: 30ns、電源電壓-最大: 5.25V、電源電壓-最小: 4.75V、工作電源電流: 50μA、工作電源電壓: 5 V、靜態電流: 6.1 mA |
1 |
只 |
|
集成4001 |
最大正向電壓為1.1伏，最大反向電流為10微安，最大浪涌電流為30安培 |
1 |
只 |
|
集成4011 |
工作電壓范圍為3V至18V,輸入電壓范圍為0V至VDD,輸出電壓范圍為0V至VDD,最大輸出電流為6mA,最大靜態電流為1A |
2 |
只 |
|
集成4585 |
25只/條 |
2 |
只 |
|
實驗指導書 |
設備配套 |
1 |
本 |
