電子技術綜合實驗裝置,電子技術實驗設備

SBDZ-06電子技術綜合實驗裝置

一、電子技術綜合實驗裝置產品的總體要求:模擬/數字電路調試系統以知識的綜合應用和實踐動手能力培養為出發點，通過所提供的實訓平臺，能夠達到學生掌握特定技能的目的，體現創新設計的發展趨勢。該系統實訓的內容涵蓋模擬電子技術、數字電子技術，電子產品電路的搭建、制作和調試，以及電子線路故障的查找、排除等內容。

二、電子技術綜合實驗實驗臺和實驗操作桌結構及功能要求:

1.模擬/數字電路調試系統模擬/數字電路調試系統主要包括三個部分，專用輸入輸出面板（包括模擬電路所需的接線板和數字電路所需的接線板），防靜電工作臺（(L)1550*(W)700*(H)1200mm），學生實訓初期使用的典型電路模板附件。其中專用輸入輸出面板包括以下內容：

1）電源輸入：AC220V±10%50Hz

2）電源輸出：提供直流電壓表，量程-19.999-+19.999V；提供直流電流表，量程-199.99-+199.99mA；提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；提供直流電流源，0-200mA可調；設有短路保護自動恢復功能；提供交流電源AC15V，AC7.5V，AC0V；

3）信號源（函數發生器）：幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；

4）提供正負輸出單次脈沖（脈沖信號發生器）：提供正負脈沖輸出，每按一次輸出一個正負脈沖；

5）提供三態邏輯測試筆：可測量和顯示TTL電平的高電平、低電平和高阻態；

6）提供12V/5W燈泡負載一個；

7）提供200歐/2W功率電阻一個；

8）提供12V/1.2W直流電機負載一個；

9）外形尺寸：(L)450*(W)310*(H)110mm10）整機容量：0.49KVA11）工作條件：溫度：-10℃--+40℃相對濕度：85%（25℃）

2、實驗操作桌:鋁木結構，桌子下部是元件儲存柜，配有抽屜，放置常用工具，實驗元器件。

3、實驗室智慧用電安全控制系統功能要求

（1）智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

（2）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

（3）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

（4）后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：

①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。

②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。

三、電子技術綜合實驗設備的構成、配備及實驗項目要求:

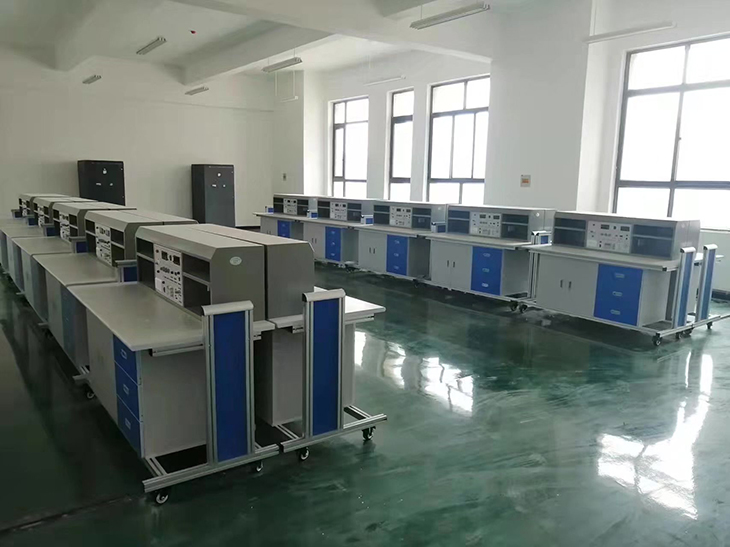

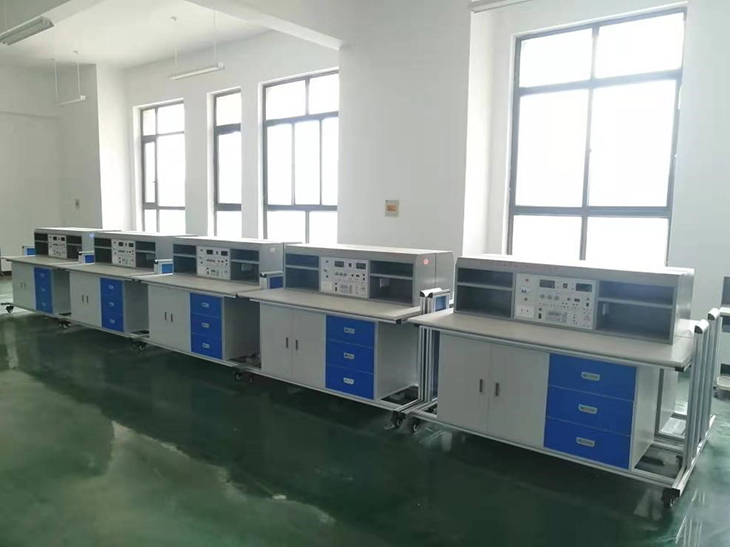

（一）、實驗桌鋁木結構，桌子下部是元件儲存柜，配有抽屜，放置常用工具，實驗元器件。1臺學生實驗桌，一臺兩座，桌子外形尺寸：160×70×80cm。張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。

（二）、學生機頭鐵質雙層亞光噴塑結構，后開門，便于維護，右邊是儀器存放格。學生實驗桌配1臺。

（三）電子電路實驗板：

MD01號板晶體管基本放大電路此板中包含的電路有：供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等晶體管共射極放大電路：

1、輸入、輸出電容可插拔式開放型設計。

2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量。晶體管共集電極放大電路：

1、偏置電阻、負載電阻可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能

3、電源支路帶有功能開關，方便支路電阻測量。場效應管共源級放大電路：

1、負載電阻可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、弓形針、圓孔針配套使用，方便學生操作和實驗。

MD02號板晶體管基本放大電路此板中包含的電路有：供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等晶體管兩級負反饋放大電路：

1、輸入、輸出電容可插拔式開放型設計。

2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量。晶體管共集電極放大電路：

1、偏置電阻、負載電阻可插拔式開放型設計。

2、輸入、輸出電容可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、反饋回路帶通斷功能。

5、電源支路帶有功能開關，方便支路電阻測量。

MD03號板晶體管基本放大電路此板中包含的電路有：供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等差分放大器電路：

1、輸入回路、負載回路可插拔式開放型設計。

2、進口多圈精密可調電阻。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量OTL分立件功率放大器電路：

1、可調電位器可插拔，易于更換。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量OTL集成功率放大器電路：

1、可調電位器可插拔，易于更換。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量喇叭音響電路：

1、8歐外置喇叭。

2、輸入、輸出回路開放。

MD04號板集成運算放大器電路此板中包含的電路有：供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等積分/微分、指數/對數運算電路：

1、輸入回路、反饋回路可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電路由學生自行設計完成。比例放大、加減法、比較器運算電路：

1、輸入回路、反饋回路可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電路由學生自行設計完成。帶阻有源濾波器電路：

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。低通、高通、帶通有源濾波器電路：

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。RC振蕩器電路

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能�？烧{(diào)直流電平輸出電路：

1、兩路輸出。

2、 -8V至+8V連續可調。

MD05號板數字電路此板中包含的電路有：供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等信號源電路：

1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。

2、方波10HZ至10KHZ連續可調，幅度5V。

3、正向單脈沖輸出、反向單脈沖輸出。三太邏輯筆電路：

1、輸入-高電平

2、輸入-高阻態

3、輸入-低電平芯片座電路;

1、14芯鎖緊芯片座6個。

2、芯片座引腳與鉚孔一一對應引出。數碼管BCD譯碼驅動電路：數碼管共陰極驅動電路：LED二極管驅動電路：電平狀態輸出電路：MD06號板元件庫板此板中包含的元件有：電容元件電阻元件可調電容（雙聯可調電容、小瓷片可調電容）可調電阻電感元件

MD06號板 CPLD（EPM570）可編程數字邏輯電路單元五、創新實驗項目:

（一）、基礎實驗

實驗一、晶體管共射極放大器

實驗二、晶體管共集電極放大器

實驗三、結型場效應管共源放大器

實驗四、晶體管兩級負反饋放大器

實驗五、直流穩壓電源

實驗六、OTL集成功率放大器

實驗七、OTL分立功率放大器

實驗八、差分放大器實驗

實驗九、積分、微分、指數、對數運算

實驗十、比例放大、加減法、比較器運算
