電工電子綜合實訓裝置,電工電子綜合實訓設備 > 行業新聞 >維修電工實訓考核設備

2025年2月21日

電工電子綜合實訓裝置,電工電子綜合實訓設備

SBZCX-01D型電工電子綜合實訓裝置

一、電工電子綜合應用創新實訓設備概述

電工電子綜合實訓裝置,電工電子綜合實訓設備，電工電子綜合應用創新實訓裝置裝置配備各種交直流電源、信號源、儀表、電工電子實訓模塊等。本實驗臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程要求，也可完成<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等多門課程的綜合應用、創新實訓要求，并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制等。

它由透明有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

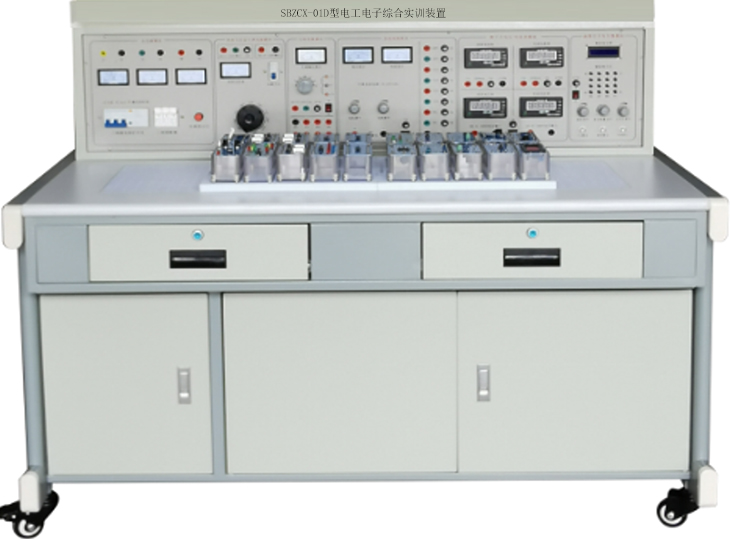

（電工電子綜合實訓臺外形結構參考圖，具體以實物為準，可按客戶要求定做）

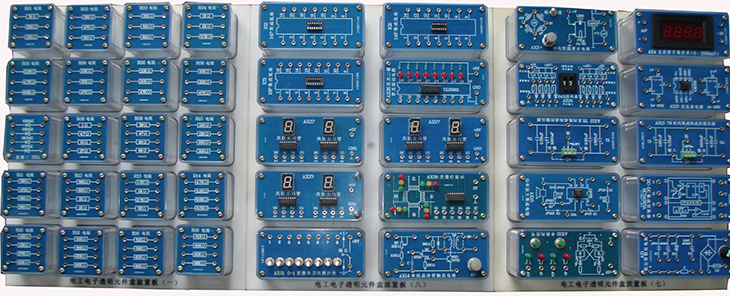

（電工電子透明元件盒實例圖）

（學校自購）數字萬用表、示波器、數字毫伏表、電腦、恒溫焊臺。（數字萬用表參數：MY60，數字雙蹤示波器數：YLDS1102D，電腦參數：I5-7400/H110/4G/1T/集顯/DVDRW/DOS/19.5"WLCD，數字毫伏表：DF1931A，恒溫焊臺：重量<2.5kg，功率<=700W，溫度范圍：100-480℃,氣流量<=120L/min）

二、電工電子綜合應用創新實訓設備技術指標

1. 工作電源：三相五線 AC 3800V±10% 50Hz

2. 溫度：－10～40℃；環境濕度：≤90%（25℃）

3. 外形尺寸：長×寬×高=1350×700×1600㎜

4. 整機功耗：≤0.8KW

5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，電源采用安全隔離變壓器輸出。

三、電工電子綜合應用創新實訓設備功能特點

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。

2、電工電子綜合應用創新實訓裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

3、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。

四、電工電子綜合應用創新實訓設備基本配置及功能

電工電子綜合應用創新實訓裝置主要由電源控制屏、實訓桌、電工電子透明實訓模塊、實訓連接線等組成。

電源控制屏

（一）總電源電路

（1）提供三相漏電保護電源總開關1只，3相熔斷器1只，220V紅色電源指示燈1只。

（2）提供三相AC220V（單相127V，采用安全隔離變壓器輸出）交流電源一組，電源輸出處設有3只交流0-250V指針式電壓表，用于監測輸出電源，電壓的輸出通過6只安全護套插座輸出。

（二）交直流可調電源與低壓交流電源

（1）提供單相交流調壓器（0.5KVA）1只,設有空氣開關用于控制電源的通斷，0-250V可調交流電源輸出處帶有短路保護措施。

（2）提供0-220V直流可調電源一組，同時提供直流0-250V指針式電壓表1只。

（3）低壓交流電源：分3V、6V、9V、12V、15V、18V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源1組。

（三）直流電源

（1）提供1路輸出電壓為0～24V直流可調電源，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出處有指針式2A電流表、指針式30V電壓表輸出指示。

（2）固定直流電源包括±24V、±15V、±12V及±5V等八檔電源，帶有短路保護措施。

（四）多量程智能數字電壓/電流表

(1)多量程智能型真有效值交流數字電壓表1只

采用智能型工業級一體式48*96系列儀表，故障率低，能對交流電壓信號進行真有效值測量，測量范圍為0～500V，分為500V，100V，10V，1V測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。

(2)多量程智能型真有效值交流數字電流表1只

采用智能型工業級一體式48*96系列儀表，故障率低，能對交流電流信號進行真有效值測量，測量范圍為0～5A，分為5A，500mA，50mA ，5mA測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。

(3)多量程智能型直流數字電壓表1只

采用智能型工業級一體式48*96系列儀表，故障率低，能對直流電壓信號進行測量，測量范圍為0～500V，分為500V，100V，10V，1V測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。

(4)多量程智能型直流數字電流表1只

采用智能型工業級一體式48*96系列儀表，故障率低，能對直流電流信號進行測量，測量范圍為0～5A，分為5A，500mA，50mA ，5mA測量檔位，每個檔位都有LED標識顯示，精度0.5級，四位半數字顯示。

（五）功率函數信號發生器及頻率計

（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

（3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。

（4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

（6）頻率計最高測量范圍100MHz，自動換檔。

（六）智能型功率、功率因數表1個

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。

（七）精密可調電阻箱1個

提供0-900歐姆/0.3A可調電阻1組，帶有波段開關1個。

提供0-90歐姆/1A可調電阻1組，帶有波段開關1個。

提供0-9歐姆/2A可調電阻1組，帶有波段開關1個。

提供0-0.9歐姆/2A可調電阻1組，帶有波段開關1個。

（八）提供模擬萬用表MY47一只。

（九）透明電工電子實訓模塊 (具體可見表二)

提供電工電子透明實訓模塊，可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。

實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。

（十）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、耐磨高密度板,結構堅固，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。實訓桌形狀似長方體封閉式結構，造形美觀大方；柜門采用3開門結構，內部設有多層插槽可放置元件盒插板，設有兩個大抽屜、用于放置工具及資料等。實驗臺下面裝有萬向輪，方便實訓臺移動。

（十一）電腦桌

鋁木結構580*450*960mm

（十二）實驗導線：電工類4mm絕緣護套導線1套，電子類2mm細導線1套。

五、本設備可以完成的實訓項目

（一）電工基礎實訓項目

1.電氣測量概述

2.直流電路

（1）電氣儀表的使用和測量誤差的計算

（2）電路元件伏安特性的測繪

（3）未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）

（4）電位、電壓的測定及電路電位圖的繪制

（5）基爾霍夫定律的驗證與應用

（6）常用供電電路特點和電子電路最大功率輸出條件的研究

（7）實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）

（8）疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）

（9）戴維南定理和電橋電路的應用（綜合應用項目）

3.交流電路

（1）電阻電感串聯電路（日光燈電路）的分析與研究

（2）阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）

（3）交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究

（4）R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究

（5）R、L、C串聯諧振電路的

（6）三相四線制負載電壓，電流的測量

（7）三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定

4.磁路自感、互感與變壓器

（1）自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法

（2）互感電路的研究

（3）單相變壓器特性的研究

（4）單相變壓器并聯運行特點的研究

5.電路暫態過程

（1）一階電路暫態過程的研究

（2）微分電路和積分電路及其應用（綜合應用項目）

（二）模擬電子技術綜合應用、創新實訓項目

（1）常用二極管的性能測試及應用

（2）雙極晶體管及場效管輸出特性的測定

（3）單管放大電路的研究

（4）兩極放大電路及負反饋放大電路的研究

（5）助聽器電路的調試（電子產品線路）（綜合應用）

（6）恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

（7）三極管放大電路故障排除

（8）整流、濾波及穩壓電路的研究

（9）直流穩壓正、負電源電路的研究

（10）典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

（11）OTL功率放大電路的故障排除

（12）LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

（13）運算放大器基本運算電路

（14）對由運放器組成的積分運算電路、微分運算電路

（15）對由運放器組成的電壓比較器傳輸特性的研究

（16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

（17）方波、三角波和鋸齒波發生器電路的研究與測試

（18）三角波、方波及正弦波發生器的制作競賽

（19）RC（文式橋式）正弦波振蕩器和制作與調試

（20）電容三點式LC正弦波發生器

（21）有源濾波電路研究

（22）直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

（23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

（三）數字電子技術綜合應用、創新實訓項目目錄

1. 基礎實訓項目

（1）基本邏輯門電路功能測試

（2）優先編碼器功能測試

（3）二進制譯碼器和數據選擇器功能測試

（4）全加器和超前進位全加器功能測試

（5）數值比較器功能測試

（6）七段碼鎖存/譯碼/驅動器功能測試

（7）各類觸發器功能測試

（8）雙向移位寄存器功能測試

（9）二一五一十進制計數器功能測試

（10）二位十進制計數/譯碼/驅動/顯示電路

（11）可逆十進制計數電路功能測試

（12）N進制計數電路功能測試

（13）555定時器基本應用電路

（14）微分型單穩態觸發器

（15）集成單穩態觸發器及其應用

（16）集成施密特觸發器及其應用

2. 綜合應用實訓項目

（1）聲光控制節能路燈電路（電子產品線路）（綜合應用）

（2）8線數據傳輸電路（電子產品線路）（綜合應用）

（3）4位環形計數節拍發生器（電子產品線路）（綜合應用）

（4）秒脈沖信號發生器（電子產品線路）（綜合應用）

（5）救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

（6）D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

（7）數控變頻三角波-方波發生器

（8）移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

（9）8位優先編碼器搶答電路（電子產品線路）（綜合應用）

（10）觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

（11）數字鐘電路（電子產品線路）（綜合應用）

（12）二位十進制計數符合電路（電子產品線路）（綜合應用）

（13）交通燈控制電路（電子產品線路）（綜合應用）

（14）升/降階梯波發生器（電子產品線路）（綜合應用）

（15）光電轉換加/減計數電路（電子產品線路）（綜合應用）

（四）電力電子技術及應用、創新實訓項目

（1）晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）

（2）單結晶體管觸發電路（電子產品）（綜合應用項目）

（3）晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

（4）晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

（5）IGBT管直流斬波電路的調試與分析

（6）雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）

（7）雙極晶體管（BJT）PWM控制直流電動機可逆調速電路（電子產品）（綜合應用項目）

六、表一電工電子綜合應用創新實訓設備配置清單

序號	產品名稱	型號規格	數量	單位	備注
1	電工電子綜合應用實訓臺（桌）	實訓臺采用鋼質雙層亞光密紋噴塑，采用3開門結構，內部設有多層插槽可放置元件盒插板，實驗臺下面裝有萬向輪，方便實訓臺移動。桌面采用高強度防水耐磨絕緣密度板，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。電腦桌580450960mm	張	1	尺寸 1350700700mm
2	電源控制屏	三相隔離變壓器輸出交流電源（0-220V）2A；直流可調穩壓電源（0-24V、2A），各檔直流電源，包括±24V，±15V，±12V，±5V等電源；AC3V-24V低壓可調交流電源，智能型多量程交直流電壓電流表，四位半數字顯示，測量范圍：0-500V，0-5A，四檔可調，測量精度達到0.5級。	臺	1	尺寸1350700800mm
3	函數信號發生器模塊/頻率計	（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。（2）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。（3）頻率計最高測量范圍100MHz，自動換檔。	塊	1	帶頻率計，可內測和外側
4	交流功率及功率因數表模塊	可以測量功率及功率因數，四位半數字顯示，測量精度0.5級，電壓、電流量程分別為 450V、5A。	塊	1
5	可調精密電阻箱	提供0-900Ω/0.3A，0-90Ω/1A，0-9Ω/2A，0-0.9Ω/2A可調電阻各1組，帶有波段開 4個。	件	1
6	電工電子創新實訓模塊（11塊板）	采用透明有機塑料封閉結構，尺寸為58mm58mm，58mm124mm兩種，面板采用藍色PCB板，白色文字，清爽美觀，多模塊組合可完成電工電子相關的實訓項目。	套	1	提供150多個模塊，10個模塊放置板150多個透明元件整齊排列
7	萬用表	模擬萬用表MF47一塊。	塊	1
8	實驗導線	提供2號線，4號線，屏蔽線若干	套	1	疊插式
9	凳子	鋼木結構方凳	個	2
10	配套教學軟件資源	1.電子儀表儀器仿真教學實訓軟件 2.電工作業培訓教學軟件 3.模擬電子技術仿真教學軟件 4.數字電子技術仿真教學軟件 5.電子技能虛擬實訓室教學系統	套	1	（正版軟件，便于升級，具有軟件）

表二電工電子透明元件盒清單

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω	R01	1塊
	RX線繞電阻(5W)	200Ω
		100Ω
2	RJ金屬膜電阻(2W)	330Ω	R02	1塊
		470Ω
		510Ω
3	RJ金屬膜電阻(2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻(2W)	1K	R04	1塊
		2K
		3.3K
5	RJ金屬膜電阻(2W)	3.3K	R05	1塊
		4.7K
		6.8K
6	RJ金屬膜電阻(2W)	10K	R06	3塊
		22K
		47K
7	錳銅絲電阻(3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
8	RT碳膜電阻(1W)	1Ω	R08	1塊
		4.7Ω
		10Ω
		27Ω
9	RT碳膜電阻(1W)	39Ω	R09	1塊
		47Ω
		56Ω
		68Ω
10	RJ金屬膜電阻(1W)	100Ω	R10	1塊
		150Ω
		200Ω
		300Ω
11	RJ金屬膜電阻(1W)	390Ω	R11	1塊
		470Ω
		560Ω
		680Ω
12	RJ金屬膜電阻(1/2 W)	560Ω	R12	1塊
		820Ω
		1K
		1K
13	RJ金屬膜電阻( 1/2 W)	1.2K	R13	1塊
		2K
		2.7K
		3K
14	RJ金屬膜電阻( 1/2W)	4.7K	R14	1塊
		5.1K
		6.8K
		8.2K
15	RJ金屬膜電阻( 1/2W)	10K	R15	1塊
		15K
		27K
		33K
16	RJ金屬膜電阻( 1/2W)	51K	R16	4塊
		56K
		62K
		68K
17	RJ金屬膜電阻( 1/2W)	100K	R17	4塊
		270K
		390K
		470K
18	RJ金屬膜電阻( 1/2W)	820K	R18	1塊
		1M
		2.2M
		10M
19	RJ金屬膜電阻(1/2W)	120Ω	R19	1塊
		180Ω
		220Ω
		620Ω
20	RJ金屬膜電阻( 1/2W)	1.5K	R20	1塊
		2.2K
		2.7K
		3.9K
21	RJ金屬膜電阻( 1/2 W)	6.2K	R21	1塊
		20K
		24K
		47K
22	RJ金屬膜電阻( 1/2W)	51K	R22	1塊
		150K
		220K
		3M
23	RJ金屬膜電阻( 1/2W)	510K	R23	2塊
		1.1M
		2M
		2M
24	CL聚脂膜電容	1000pF	C01	2塊
		2200 pF
	CBB聚丙烯膜電容	3300 pF
25	CBB聚丙烯膜電容	4700 pF	C02	2塊
		0.01μF
		0.022μF
26	CBB聚丙烯膜電容	0.033μF	C03	4塊
		0.047μF
		0.1μF
27	CBB聚丙烯膜電容	0.22μF	C04	1塊
		0.47μF
		1μF
28	CBB聚丙烯膜電容	0.47μF	C05	1塊
		1μF
		0.33μF
29	CD鋁電解電容(50V DC)	3.3μF	C06	2塊
		4.7μF
		10μF
30	CD鋁電解電容(50V DC)	100μF	C07	1塊
		220μF
		470μF
31	CBB聚丙烯膜電容	0.5μF（450V AC）	C08	1塊
		1.0μF（450V AC）
32	CBB聚丙烯膜電容	2.0μF(450V AC)	C09	1塊
		4.0μF(450V AC)
33	CC瓷片電容	20 pF	C10	1塊
		1500 pF
	CBB聚丙烯膜電容	2200 pF
34	CC瓷片電容	20 pF	C11	1塊
	CBB聚丙烯膜電容	33 pF
		100 pF
35	可調電容	10～60 pF	C12	1塊
		220 pF
		20～120 pF
36	CC瓷片電容	20 pF	C13	1塊
	CL聚脂膜電容	2200 pF
		5600 pF
37	CBB聚丙烯膜電容	0.047μF	C14	1塊
		0.01μF
		0.1μF
38	CD鋁電解電容(50V DC)	2.2μF	C15	2塊
		33μF
		47μF
39	WX線繞電位（WX050）	100(5W)(去蓋)	RP1	1塊
40	WH碳膜電位器（WH118）	470(2W)(去蓋)	RP2	1塊
41	WH碳膜電位器(WH118)	1K (2W)	RP3	1塊
42	WX線繞電位器(WX14-12)	4.7K(1W)(去蓋)	RP5	1塊
43	WH碳膜電位器(WH5)	10K (1/2W)(去蓋)	RP6	1塊
44	WH碳膜電位器(WH5)	22K(1/2W)	RP7	1塊
45	WH碳膜電位器(WH5)	33K(1/2W)	RP8	1塊
46	WH碳膜電位器(WH118)	47K (2W)	RP9	1塊
47	WH碳膜電位器(WH118)	100K (2W)	RP10	1塊
48	WH碳膜電位器(WH118)	470K (2W)	RP11	1塊
49	WH碳膜電位器(WH118)	1M (2W)	RP12	1塊
50	繞線式電位器（WXD3-12）	1K (2W)	RP13	1塊
51	線繞電感	電感L=30mH	L01	1塊
52	線繞電感	電感L=100mH	L02	1塊
53	色碼電感	22μH	L03	1塊
		82μH
		180μH
54	熒光燈整流器	8W	L04	1塊
55	色碼電感	330μH	L05	1塊
	柱形電感	47μH
	色碼電感	100μH
56	脈沖變壓器（單雙脈沖）	KMB-0021	T05	1塊
57	集成底座	8P	IC1	2塊
58	集成底座	14P	IC2	5塊
59	集成底座	16P	IC3	4塊
60	集成底座	18P	IC4	2塊
61	集成底座	20P	IC5	1塊
62	集成底座	28P	IC7	1塊
63	單向擊穿二極管(穩壓管)	1N4728A(3.3V 1W)	VS1	1塊
		1N4733A (5V 1W)
		1N4735A(6.2V 1W)
64	單向擊穿二極管(穩壓管)	1N4738A(8.2V 1W)	VS2	1塊
		1N4740A(10V 1W)
		1N4742A(12V 1W)
65	雙向穩壓管 (1W)	5V	VS3	1塊
		8.2V
		10V
		12V
66	整流二極管	1N4007×4	VD1	1塊
67	開關二極管	1N4148×2	VD2	1塊
	肖特基二極管	1N5818
		1N5819
68	三極管	TIP42C	VT1	1塊
		BU406
	散熱器	ST25×2
69	三極管	9012	VT2	1塊
		TIP41C
	散熱器	ST25×1
70	三極管	9013	VT3	1塊
		TIP41C
	散熱器	ST25×1
71	晶閘管	BT151	VT4	1塊
	場效應管	3DJ7
	散熱器	ST25×1
72	增強型場效應管	IRF630 (N溝道)	VT5	1塊
		IRF9620(P溝道)
	散熱器	ST25×2
73	IGBT管	10N60×2	VT6	1塊
		1N4148×2
	散熱器	ST25×2
74	晶閘管電路	（51Ω、0.1μF、BT151、FU）×3	VT7	1塊
	散熱器	ST25×3
75	雙向觸發二極管	BD3	VT8	1塊
	雙向晶閘管	BT135
	散熱器	ST25×1
76	儀表開關	KN32B	S1	1塊
77	按鈕開關	AN4	S2	1塊
78	鈕子開關	KNX1×2	S3	1塊
79	白熾燈座		HL1	3塊
80	熒光燈底座		HL2	2塊
81	啟輝器		HL3	1塊
82	指示燈	6.3V	HL4	1塊
83	熔斷絲		FU	1塊
84	電流表插座		SW	3塊
85 86	共陰數碼管	0.5吋	BX01	1塊
	電阻	300Ω×8個
87	穩壓集成	LM337	BX04	1塊
		LM317
	散熱器	ST25×2
88	MIC聲電傳感器	CZN-15EN	BX05	1塊
	石英晶體振蕩器	32.768石英晶體
		10MΩ電阻
		33 pF電容器×2
89	揚聲器	8Ω	BX06	1塊
90	蜂鳴器	TMB12A12	BX07	1塊
	LED	5個大（紅）
	電阻	100Ω/0.25W
91	氣敏元件	QM-J3	BX08	1塊
92	三極管插座	127-3T	BX09	1塊
	元件插座
93	元件插座	127-2T×4	BX10	1塊
94	音樂芯片	JD9300Y	BX11	1塊
	紐子開關	KNX1
95	保險絲	FU	AX1穩壓管穩壓電路	1塊
	二極管	1N4007×4
	電容	1000μF /50V
		100μF /35V
		0.1μF
	穩壓管	1N4733 (5.1V)
96	電位器	4.7K(WH5) ×2	AX2信號疊加控制單元	1塊
	電阻	6.8K/0.25W
		2.7K/0.25W
		3.3K/0.25W
		10K/0.25W
	三極管	9013
97	電阻	100Ω/0.25W×2	AX3銅電阻溫度計電路	1塊
		39Ω/0.25W
		33Ω/0.25W
	溫度傳感器	LM35
	琺瑯電阻	RX20-10W 20Ω
	紐子開關	KNX1×2
	電位器	470Ω(WH5)
	銅電阻	Cu-50
98	直流數字毫伏表	0～2000mV	AX4直流數字毫伏表	1塊
99	保險絲	FU	AX5直流恒壓源	1塊
	二極管	1N4007×4
	電容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散熱器	ST25×1
100	穩壓管	1N4733A×2	AX6直流恒流源	1塊
	電阻	100Ω/0.25W
		27Ω/0.25W
		510Ω/0.25W
	電位器	4K7(WH5)
	三極管	TIP42C
	散熱器	ST25×1
101	電位器	10K（WH5）×2	AX9運放電路	1塊
	二極管	1N4148×2
	電容	10μF /35V
	集成	OP07
	集成底座	8P
102	集成運放	LM358	AX10雙運放電路	1塊
	集成底座	8P
103	繼電器	GZR-2 12V	AX11繼電器驅動電路	1塊
	三極管	9013
	二極管	1N4148
104	電容	1000μF/50V×2	AX1278系列穩壓源	1塊
		0.33μF×2
	插座	127-3T
105	電容	1000μF/50V×2	AX1379系列穩壓源	1塊
		0.33μF×2
	插座	127-3T
106	電位器	22K(WH5)	AX14單結晶體管觸發電路	1塊
	單結晶體管	BT33
	電阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三極管	9013
	二極管	1N4148Ω×2
107	功放	LM386	AX15功率放大集成電路	1塊
	電阻	10Ω/0.25W×2
	電容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
108	集成	MC34063A	AX16集成轉換器	1塊
	集成底座	8P
109	撥碼開關	紅(5T) 藍(4T)	AX17單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
110	撥碼開關	紅(5T) 藍(4T)	AX18單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
111	光電開關	1A05HR×2	AX20電動機測速	1塊
	磁性電機	385
	固定支架	配套
112	鈕子開關	KNX1×2	AX210-1置數單刀雙擲開關	1塊
113	集成	CD4011	AX22單脈沖信號	1塊
		CD1413
	集成底座	14P
		16P
	電阻	100Ω/0.25W×4
		51Ω/0.25W×4
	復位開關	AN4×2
	LED	紅×2 綠×2
114	電阻	100K/0.25W×10	AX23觸摸式編碼開關	1塊
	鈕子開關	KNX1
	輕觸開關	（6×6×4.3）×10
115	電阻	51K/0.25W×10	AX248421撥碼盤	1塊
	夾板	KAS-3
	8421撥碼開關	KAS-3×2
	二極管	1N4148×8
116	集成	555	AX25CP時鐘脈沖源	2塊
	集成底座	8P
	電位器	100k(WH5)×2
	電阻	10k/0.25W×2
		300Ω/0.25W
	二極管	1N4007×2
	電容	10μF/35V
		0.1μF
		0.01μF
	鈕子開關	KNX1
	LED	紅（5個大）
117	電阻	100Ω/0.25W×7	AX26發光二極管及驅動	1塊
	集成	62083
	集成底座	20P
	LED	紅×8
118	集成	CD4511	AX27共陰數碼管	3塊
	集成底座	16P
	電阻	100Ω/0.25W×14
	共陰數碼管	0.5寸×2
119	LED	紅×4 綠×4黃×4	AX28交通燈電路	1塊
	電阻	51Ω/0.25 W×6
	集成	CD1413
	集成底座	16P
120	直流數字毫安表	0～2000mA	AC-A1直流數字毫安表	1塊
121	指針微安表	100μA		1塊
