2023年6月11日

電氣自動化設備安裝與維修實訓考核平臺

SBWDG-02F電氣自動化設備安裝與維修實訓考核平臺

一、概述

電氣自動化設備安裝與維修實訓考核設備由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

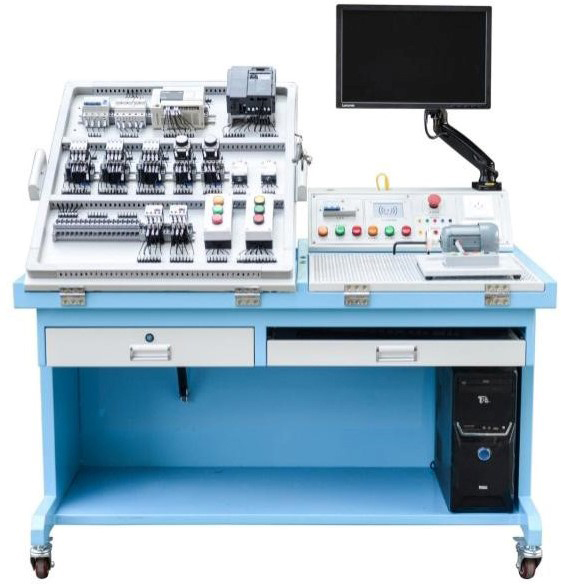

參考圖片具體根據配置

二、▲電氣自動化設備安裝與維修實訓考核設備技術指標

1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；

2.設備的材料：鈑金、木柜結構；

3.電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線 380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組

4.智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1)、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2)、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。

3)、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。

4)、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、合法性。

三、設備結構功能

▲設備由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。

序號	名稱	單位	數量	備注
1	電氣裝配實訓裝置	臺	1	外形尺寸：1200mm×850mm×1000mm（±10mm）；材料：鋼結構；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；
2	電氣元件	套	1	配套
3	實訓電機	臺	1	三相異步電動機（380V，單速）PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y
		臺	1	三相異步電動機（380V，單速帶離心開關）PN(W):60、nN(r/min):1400、UN(V):三相 AC 380IN(A):0.33、連接組別：△/Y
4	實訓用線	套	1
5	常用工具	套	1	一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗
6	網孔板	塊	1	斜面嵌入式設計，545×465mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級；
8	工具箱	個	1	配套
9	實驗說明書	套	1	指導學生實訓

序號	名稱	規格型號	單位	數量
1.	空氣開關	DZ47-60 C16 4P	只	1
2.	熔斷器座	RT18-32 3P	個	1
3.	熔斷器座	RT18-32 2P	個	1
4.	PLC主機	FX3U-48MR	臺	1
5.	PLC下載線	USB-SC09	條	1
6.	變頻器	FR-D720S 0.4KW	臺	1
7.	交流接觸器	CJX2-0910 AC220V	個	5
8.	輔助觸頭	F4-22	個	3
9.	空氣延時觸頭	F5-T2	個	2
10.	行程開關	YBLX-19/001	個	2
11.	熱過載繼電器	NR2-25 0.63-1A	個	2
12.	按鈕盒	BX3-22	個	2
13.	按鈕開關	LA38-11BN 22mm 黃	個	1
14.	按鈕開關	LA38-11BN 22mm 綠	個	1
15.	按鈕開關	LA38-11BN 22mm 紅	個	1
16.	電源指示燈	AD16-22DS 220V 22mm 黃	個	1
17.	電源指示燈	AD16-22DS 220V 22mm 綠	個	1
18.	電源指示燈	AD16-22DS 220V 22mm 紅	個	1
19.	接插兩用接線端子	18位	套	1
20.	通用導軌		米	1.5
21.	接地端子		條	1
22.	線槽	30×30mm	米	4.5
