液壓元件拆卸與裝配試驗臺,液壓元件拆裝實驗臺

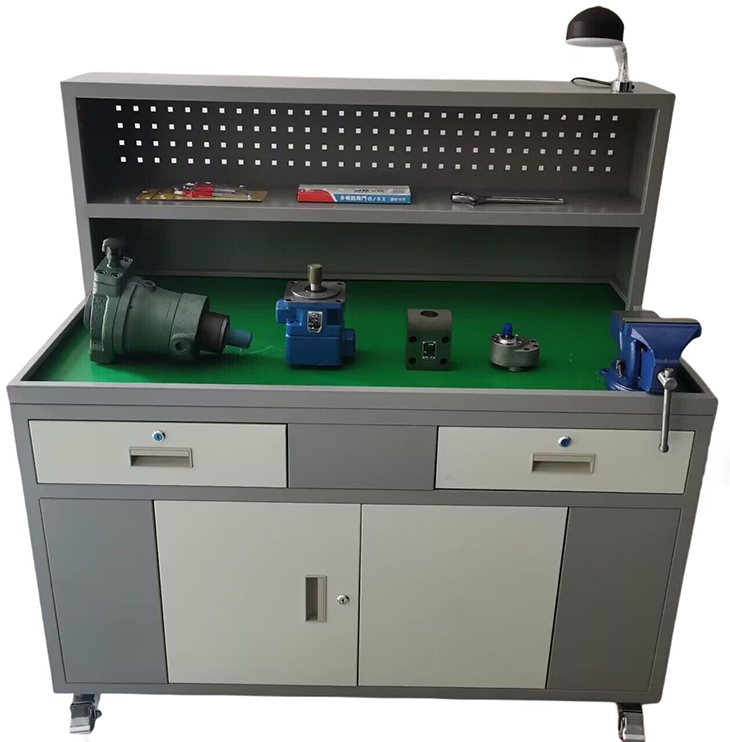

SB-381D液壓元件拆卸與裝配試驗臺

一、液壓元件拆卸與裝配試驗臺概述

液壓元件拆卸與裝配試驗臺采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上還設有小元器件盒，以防止零件的丟失，由于拆裝會不同程度的損壞桌面故設了一塊拆裝墊塊。實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識。具有很強的實操性。適合各職業院校機電類專業"液壓傳動"、"液壓與氣動傳動"等課程的實訓教學需要。

二、液壓元件拆裝實訓臺技術參數

1、交流電源：單相AC 2200 V±10% 50Hz；

2、相對溫度：-10～50℃；

3、相對濕度：＜85%（25℃）

4、外形尺寸：約1210mm×620mm×1250mm；

5、整機功耗：≤1.0 kVA；

6、實訓臺：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，臺面采用下凹設計，增加臺虎鉗，以及絕緣防滑墊，同時為液壓閥拆裝時提供一個良好的接油、防震平臺。

7、控制屏：采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理。裝置配套裝有臺燈照明及交流電源插座，能為操作提供一個明亮的工作環境。

序號	元件名稱	規格／型號	數量	單位	備注
1	實訓裝置	1210x620x1250mm	臺	1	鐵質雙層亞光密紋噴塑結構
2	齒輪泵	BB-B6	臺	1
3	柱塞泵	5MCY-1	臺	1
4	葉片泵	YB1-10B	臺	1
5	直動式溢流閥	P-B10	只	1
6	先導式溢流閥	Y-10B	只	1
7	減壓閥	DR10-4-5X10Y	只	1
8	節流閥	DVP6	只	1
9	調速閥	2FRM5-31B/15QB	只	1
10	液控單向閥	SV10PA1-30	只	1
11	三位四通換向閥	4WE6E61B/CG24N9Z5L	只	1
12	單杠雙作用液壓缸	MOB40-200	只	1
13	鋼皮尺	30CM	把	1
14	千分尺	0~25mm	把	1
15	卡簧鉗（內、外）	P1ERS	把	2
16	活動扳手	6”-150mm	把	1
17	內六角扳手	10”-250mm	把	1
18	內六角扳手	JTECH	套	1
19	拆裝墊塊		塊	1	元件在墊塊上拆裝
20	橡膠墊皮		張	1
21	實訓指導書		冊	1
22	油壺	五斤裝	個	1	裝廢油
23	電源三插		個	1
24	機床臺燈		臺	1
25	元件盒		個	1
26	臺虎鉗		個	1
27	工具箱		個	1
