《機床電氣控制與PLC實訓裝置》解決方案

《機床電氣控制與PLC實訓裝置》實訓課程標準解決方案

《機床電氣控制與 PLC實訓裝置》課程標準專業技術課程適用專業：機電一體化《機床電氣控制與 PLC》課程是機電一體化（維修電工）的核心課程。課程分為繼電器控制技術、PLC 技術兩大部分，在教學中實施"教、學、做"一體化,將理論教學和實踐教學有機結合，側重于實踐操作，直接面向職業崗位能力的培養，是學生求職就業的重要砝碼。
2.課程作用《機床PLC電氣控制實訓考核裝置》課程以《電工電子技術基礎》、《電機拖動基礎》、《自動控制原理與系統》課程為前導課程，共同打造學生的職業能力，并為其相關專業課程《數控機 床維修》、《機電一體化技術》等的學習提供基本理論和方法，在整個教學過程中起著承上啟下的作用。為畢業生在未來的職業生涯中從初始低層次的生產線操作工向更高層次的維修電工、生產線維修工和設備管理員等崗位順利遷移提供扎實的知識與技能準備。
1.2 課程設計思路本課程標準以機電一體化專業學生的就業為導向，根據行業 專家對專業所涵蓋的崗位群進行的任務和職業能力分析，以培養學生的"學懂" 和"會用"為基本目標，緊緊圍繞工作任務完成的需要來選擇和組織課程內容。為了充分體現任務引領、實踐導向課程思想，將本課程的教學活動分解設計成若干工作任務，以任務為單位組織教學，引出相關專業理論知識，使學生在實踐操作過程中加深對專業知識、技能的理解和應用。
2. 機床電氣控制與 PLC實訓裝置課程目標
2.1 課程總體目標 通過對本課程的學習和訓練，使學生熟悉電氣控制與 PLC 的基礎知識，培養電氣控制與 PLC 基本應用(電動機點動、長動、正反轉、Y-Δ 啟動等控制環節) 的接線、編程、操作調試方面的技能，了解其所涉及的技術理論知識；初步培養 電氣控制與 PLC 高級應用項目(電梯控制、機械手控制系統等)的接線、編程、操作調試的技能，了解其所涉及的技術理論知識。培養學生分析、解決生產實際問 題的能力，提高學生的學習能力、團隊合作能力。
　

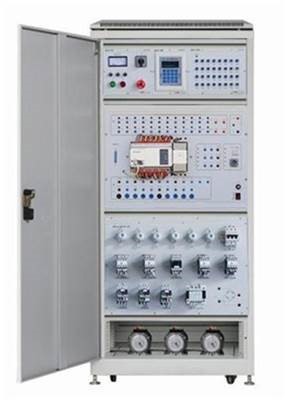

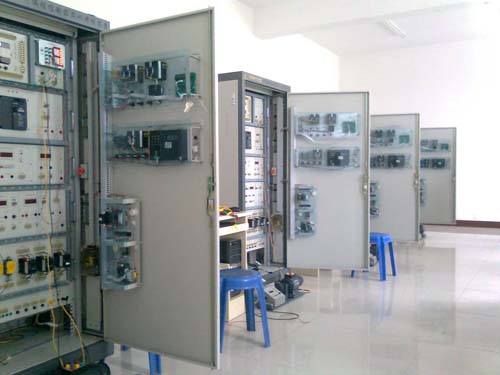

SB-SHY-03機床PLC電氣控制實訓考核裝置

一、概述

機床PLC電氣控制實訓考核裝置能夠開展多種常用機床電氣控制線路的PLC控制改造和維修，讓學生通過實踐訓練，掌握機床PLC控制和操作方法，可完成M7120平面磨床、M7130K平面磨床、M1432A外圓磨床、C6140普通車床、C650-2普通車床、Z3040B搖臂鉆床、X62W萬能銑床、T68臥式鏜床、PDH電動葫蘆等機床的PLC控制改造任務，裝置由多個實訓模塊組成，配備智能考核單元和人機操作模塊，可對線路進行手動故障設置及自動故障設置；具有通訊接口，可以與上位機聯接，通過計算機可進行機床控制模擬仿真；也可以通過半實物連接接口，連接各種機床模型（用戶根據需要進行選配）。

本裝置適用于各院校的PLC培訓、實踐及維修電工技能培訓、考核。

二、機床PLC電氣控制實訓考核設備特點

柜內已安裝有實訓所需元件，如：熔斷器、交流接觸器、熱繼電器、按鈕開關、信號指示燈等，且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞；

采用壓接端子接線工藝，整齊、美觀、可靠；

交流接觸器和熱繼電器均采用法國施耐德產品，接線端子和走線槽均采用進口產品；

PLC采用三菱FX3GA-60MR-CM主機；

三、技術參數

輸入電源：三相四線（或三相五線）～380V±10%　50Hz

工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

外形尺寸：800mm×600mm×1800mm

裝置容量：＜1kVA

四、控制柜配備

1.柜體

柜壁為雙層亞光密紋噴塑結構，1.5mm厚冷軋鋼板、結實牢固、美觀大方。柜體側面裝有總電源開關，后下側留有電源輸入線。

柜門

柜門為雙層亞光密紋噴塑結構，2.0mm厚冷軋鋼板，裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控制柜的供電由急停按鈕和啟停開關控制，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的UUV、UVW、UWU線電壓值；電流指示儀表，用來監視負載大小。

2.電源控制系統

電源控制系統由漏電保護開關（總電源開關），電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控制系統可對設備電源進行通、斷控制，并為設備提供漏電、短路保護等安全措施。

總電源開關采用正泰帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤30mA，漏電保護動作時間≤0.1s，符合國家標準。

電壓指示由指針式電壓指示儀表和切換開關組成，通過電壓指示切換開關的切換，可在指示儀表上分別指示電網的UUV、UVW、UWU線電壓值，通過對電網電壓的監測，可以檢查設備輸入電源電壓是否正常，是否有缺相現象。

啟動、停止及急停按鈕作為三相電源輸出控制。

3.人身安全保護體系：

電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值（≤30mA），即切斷總電源（≤0.1s）。

電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源，并發出告警聲和指示。

控制柜設有專用接地端子。

4.開關按鈕操作模塊

提供按鈕開關、旋鈕開關、萬能轉換開關等器件，主要器件上設置有故障點，可以進行故障設置。

5.PLC主機模塊

提供三菱FX3GA-60MR-CM型PLC主機，36DI/24DO，PLC主機的輸入輸出端口已全部通過端子排引到面板上，輸出點帶有短路及過載保護，并配備擴展模塊實驗區。

6.智能考核模塊（一）

提供智能人機對話平臺（答題器）由中文液晶屏、微電腦、觸摸鍵盤組成�？梢酝ㄟ^(guò)相關的操作進行設故、排故、查看、定時等相關功能的操作；與控制柜側面的故障箱結合使用，可以實現手動和自動兩種設故方式，并裝有熔斷器、斷路器、電阻、信號燈等器件，還有三相電源輸出模塊，帶有指示燈、可以指示三相電源輸出情況。

7.控制電器模塊（二）

裝有直流接觸器、M7120充磁退磁模擬線路板、M7130K電磁吸盤模擬線路板、行程開關、十字開關、主令開關等器件。

8.接觸器模塊（一）

裝有接觸器等器件。

9.接觸器模塊（二）

裝有接觸器、熱繼電器等器件，還有半實物轉接端子排。

10.電機柜

各電動機的接線端都引到電機柜側面航空插座上，與控制柜之間用航空電纜線連接，同時各電機在面板上都引出測試點，方便實驗時測量。
