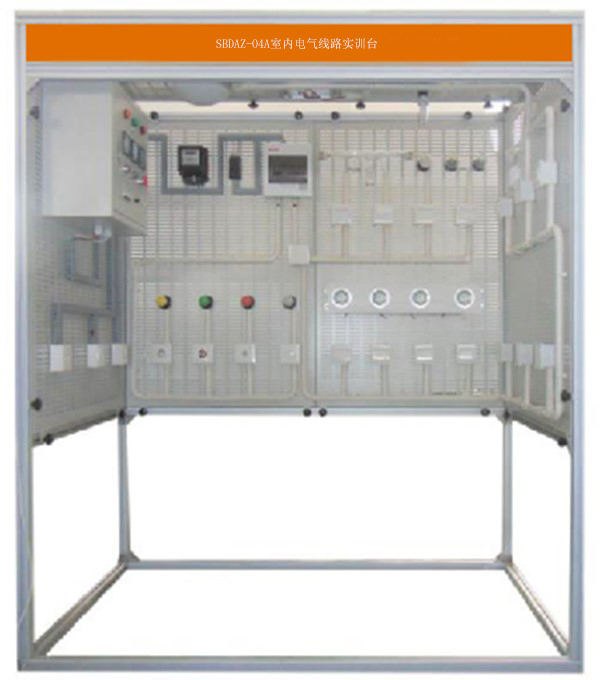

SBDAZ-04A室內電氣線路實訓臺
一、室內電氣線路實訓臺簡介
室內電氣線路實訓臺、配電線路線實訓室隸屬于電氣工程院校，室內電氣線路實訓臺可供用電技術、鐵道供電和城軌供電專業的《配電線路施工》、《配電線路維護與檢修》及《電力線路》等專業綜合課程進行理實一體化教學�？蛇M(jìn)行實踐課程《配電線路施工實訓》、《配電線路維護與檢修實訓》及《電力線路實訓》的室內部分實訓，同時可配合配電線路室外實訓場進行配電線路工、電力線路工的技能鑒定。
實訓教師嚴格依據配電線路工和電力線路工的國家職業標準和標準化作業流程指導學生進行實做訓練。經過訓練后學生能達到中級配電線路工和中級電力線路工的能力水平，可考取中級配電線路工或電力線路工職業資格證，具備中級配電線路工和中級電力線路工從業者必備的工作能力和職業技能。
"室內電氣線路實訓臺"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
二、特 點
該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1720×1080×2000mm
四、裝置配備
1.電源、電氣設備配備
(1)電源部分
三相四線380V電網經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只指示輸入的三相電源線電壓；交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一套室內小型配電箱，用于配電箱的室內安裝
(3)配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等
(4)配備典型照明線路施工所用的燈座及開關等元器件
(5)配備吊扇及配套調速器1套
(6)配備避雷針1只
(7)配備電源防雷器1臺
(8)配備布線用硬質導線
2.儀器配備
便攜式數字萬用表
3.工具配備
配有電工常用工具2套 （含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等），電烙鐵1把，卷尺1把。
五、實訓項目
1.配電箱安裝
2.線管敷設前的預制加工
3.線管的敷設
4.線管的穿線
5.燈具的安裝
6.典型照明電路的安裝及接線
7.吊扇的安裝及測試
8.防雷器的安裝
9.避雷針的安裝
六、配置清單
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1. |
實訓平臺 |
1720×1080×2000mm |
臺 |
1 |
|
2. |
配電箱 |
400×300×200mm |
臺 |
1 |
|
3. |
吊扇 |
含調速器 |
套 |
1 |
|
4. |
單相感應式電度表 |
DD862 直接 |
只 |
1 |
|
5. |
閘刀開關 |
單相2刀 |
只 |
1 |
|
6. |
配電箱 |
明裝 8回路 |
只 |
1 |
|
7. |
漏電 |
NBXLE-32 C16 1P+N |
只 |
1 |
|
8. |
空開 |
NBX-63 C6 1P |
只 |
4 |
|
9. |
插座 |
86型含明裝高底盒 |
套 |
6 |
|
10. |
開關 |
86型單開雙聯含明裝高底盒 |
套 |
11 |
|
11. |
觸摸延時開關 |
86型含明裝高底盒 |
套 |
1 |
|
12. |
聲控開關 |
86型含明裝高底盒 |
套 |
1 |
|
13. |
人體感應開關 |
86型含明裝高底盒 |
套 |
1 |
|
14. |
調光開關 |
86型含明裝高底盒 |
套 |
1 |
|
15. |
白熾燈 |
25W 86型含明裝高底盒 |
套 |
2 |
|
16. |
彩燈 |
220V/15W 黃 含燈座 |
套 |
1 |
|
17. |
彩燈 |
220V/15W 綠 含燈座 |
套 |
1 |
|
18. |
彩燈 |
220V/15W 紅 含燈座 |
套 |
1 |
|
19. |
彩燈 |
220V/15W 白 含燈座 |
套 |
1 |
|
20. |
日光燈 |
18W |
套 |
1 |
|
21. |
吸頂燈 |
多段式 |
只 |
1 |
|
22. |
嵌入式射燈 |
220V/5W |
套 |
4 |
|
23. |
不銹鋼避雷針 |
0.5米 |
只 |
1 |
|
24. |
浪涌保護器 |
2P 20KA |
只 |
1 |
|
25. |
線管 |
φ20 |
米 |
10 |
|
26. |
線槽 |
20×25 |
米 |
10 |
|
27. |
線槽彎頭 |
20×25 |
個 |
5 |
|
28. |
線槽終端 |
20×25 |
個 |
2 |
|
29. |
線槽三通 |
20×25 |
個 |
2 |
|
30. |
線管彎頭 |
20mm |
個 |
2 |
|
31. |
線槽直通 |
20mm |
個 |
2 |
|
32. |
線槽三通 |
20mm |
個 |
2 |
|
33. |
線管杯梳 |
20mm |
個 |
10 |
|
34. |
線管直通 |
20mm |
個 |
5 |
|
35. |
電線 |
BV 2.5平方 黃 |
米 |
10 |
|
36. |
電線 |
BV 2.5平方 綠 |
米 |
10 |
|
37. |
電線 |
BV 2.5平方 紅 |
米 |
10 |
|
38. |
電線 |
BV 2.5平方 黑 |
米 |
10 |
|
39. |
電線 |
BV 2.5平方 雙色 |
米 |
10 |
|
40. |
電線 |
BV 0.75平方 黃 |
米 |
10 |
|
41. |
電線 |
BV 0.75平方 綠 |
米 |
10 |
|
42. |
電線 |
BV 0.75平方 紅 |
米 |
30 |
|
43. |
電線 |
BV 0.75平方 黑 |
米 |
30 |
|
44. |
網絡墻柜 |
3U |
臺 |
1 |
|
45. |
無線路由器 |
|
臺 |
1 |
|
46. |
交換機 |
8口 |
臺 |
1 |
|
47. |
單口面板 |
含RJ45插座模塊 |
|
2 |
|
48. |
雙口面板 |
含RJ45插座模塊 |
|
1 |
|
49. |
四口面板 |
含RJ45插座模塊 |
|
1 |
|
50. |
網絡測試儀 |
|
個 |
1 |
|
51. |
萬用表 |
數字式 |
臺 |
1 |
|
52. |
剝線鉗 |
|
把 |
2 |
|
53. |
尖嘴鉗 |
|
把 |
2 |
|
54. |
十字螺絲刀 |
|
把 |
2 |
|
55. |
一字螺絲刀 |
|
把 |
2 |
|
56. |
斜口鉗 |
|
把 |
2 |
|
57. |
電工刀 |
|
把 |
2 |
|
58. |
鋼鋸 |
|
把 |
2 |
|
59. |
鋸片 |
|
把 |
10 |
|
60. |
電烙鐵 |
60W |
把 |
1 |
|
61. |
卷尺 |
3M |
把 |
1 |
|
62. |
人字梯 |
1.5米 |
個 |
1 |
