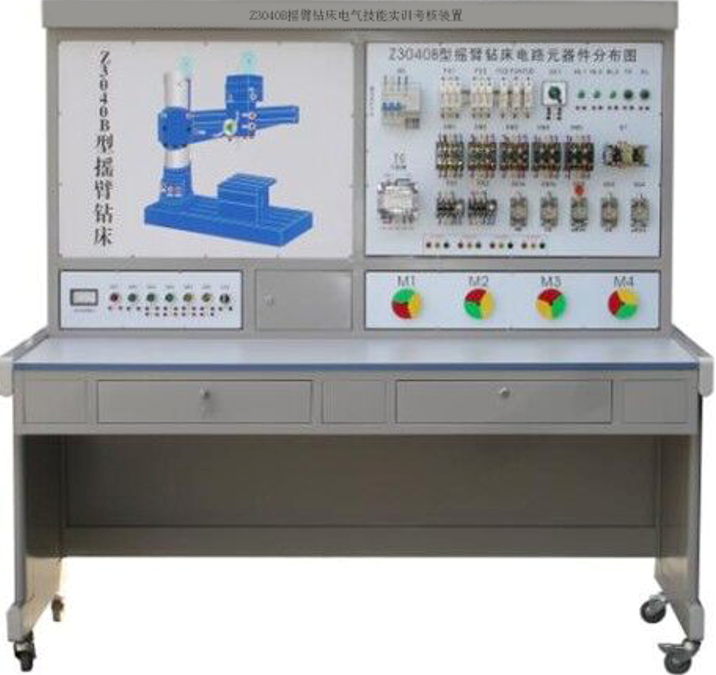

SB-Z3040B搖臂鉆床電氣技能實訓考核裝置
1、功能要求：要求試用于課堂機床電氣控制演示、機床電氣控制原理性的操作實訓。適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
2、輸入電源三相四線AC380V+10%50Hz;
3、裝置容量 ≤1.0KVA;
4、外形尺寸≥1400mmx700mm×1535mm
5、安全保護要求:具有短路與過載保護功能、漏電壓、漏電流和接地保護，安全符合國家標準。
6、總體結構要求實訓裝置配置左右兩個面板，左邊是機床操作面板及機床示意圖，右邊是機床控制電路器件安裝面板，面板上安裝有機床的所有主要電器及動作指示燈、機床的所有操作都在該面板上進行，指示燈用于指示機床的相應動作。面板上印有 Z3040B搖臂鉆床示意圖與原理圖，能直觀地看清該銑床的外形輪廓，設有32個故障設置開關。
7、電機動作安裝板要求三個380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵和快速移動電動機。此面板為電機測試面板，機床三個電動機分別引出到該面板上。
8、設備考核內容及故障設置一覽表故障開關 故障現象
K1 機床無法啟動 V12斷開，控制回路無電電壓
K2 液壓泵電機無法啟動 SB1到802點連線開路
K3 液壓泵電機無法啟動 KM1線圈到2號線連線開路
K4 液壓泵電機無法啟動 FR1到804點連線開路
K5 液壓泵電動機和砂輪電動機、冷卻泵電動機都無法啟動 KUD常開觸頭到804點連線開路
K6 砂輪電動機、冷卻泵電動機無法啟動 SB3到806點連線開路
K7 砂輪電動機、冷卻泵電動機無法啟動 SB4到KM2線圈連線開路
K8 砂輪電動機、冷卻泵電動機控制無法自鎖 KM2自鎖觸頭到807點連線開路
K9 砂輪電動機無法啟動 KM2線圈到6號線連線開路
K10 砂輪電動機、冷卻泵電動機無法啟動 FR2、FR3之間連線8號線連線開路
K11 砂輪架無法上升 SB5、KM4常開觸頭之間連線9號線開路
K12 砂輪架無法上升 KM3線圈到10號線連線路
K13 砂輪架無法下降 SB6、KM3常閉觸頭之間連線11號線開路
K14 砂輪架無法下降 KM4線圈、KM3常閉觸頭之間12號線開路
K15 電磁吸盤不能工作 SB7到815點連線開路，KM5、KM6不能吸合
K16 電磁吸盤充磁不能自鎖 KM5自鎖觸頭到14號線連線開路
K17 電磁吸盤不能進行充磁 KM6常閉觸頭到14號線連線開路，KM5不能吸合
K18 電磁吸盤不能進行充磁 KM5線圈到KM6常閉觸頭連線開路，KM5不能吸合
K19 電磁吸盤不能退磁 SB9、KM5常閉觸頭之間連線開路，KM6不能吸合
K20 電磁吸盤不能退磁 KM6線圈到KM5常閉觸頭連線開路，KM6不能吸合
K21 液壓泵電動機、砂輪電動機、冷卻泵電動機無法啟動；電磁吸盤充磁里，YH燈不亮；電磁吸盤退磁時，YH燈不亮。 整流電路到0號線連線開路
K22 液壓泵電動機、砂輪電動機、冷卻泵電動機無法啟動；電磁吸盤充磁里，YH燈不亮；電磁吸盤退磁時，YH燈不亮。 整流電路到18號線連線開路
K23 液壓泵電動機、砂輪電動機、冷卻泵電動機無法啟動 KUD線圈到23點開路
K24 電磁吸盤退磁時，YH燈不亮 KM6常開觸頭到21點開路，電磁吸盤無電壓
K25 電磁吸盤充磁、退磁時，YH燈不亮 電磁吸盤到24號線連線開路，電磁吸盤無電壓
機床模擬考核軟件：
一、軟件要求：
軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。
本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。
二、技術參數：
包含五大實訓項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。
（一）CA6140車床
實訓內容：車床認知、電路原理、車床壁龕主電線路連接、車床壁龕控制電路連接、車床壁龕外部接線、教學資源。
1.車床認知包括兩部分：車床認知和車床工作
車床認知：展示車床主要組成部分。包括主軸箱、掛輪架、進給箱、刀架、轉盤、縱板箱、縱溜板、橫溜板、尾架、絲杠、光杠、操作手柄。
車床工作：通過點擊仿真車床按鈕來操作車床運行，了解CA6140車床運作原理流程。
2.電路原理：電路圖包括電源保護、電源開關、主軸電動機、短路保護、冷卻泵電動機、刀架快速移動電動機、控制電源變壓及保護、斷電保護、主軸電動機控制、刀架快速移動、冷卻泵控制、信號燈、照明燈。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
車床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
3.車床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
4.車床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
教學資源：CA6140型車床電氣控制線路的安裝與調試的文字教學資源。
（二）Z37鉆床
實訓內容：鉆床認知、電路原理、鉆床壁龕主電線路連接、鉆床壁龕控制電路連接、鉆床壁龕外部接線、教學資源。
1.鉆床認知包括兩部分：鉆床認知和鉆床工作
鉆床認知：展示鉆床主要組成部分。包括立內柱、外立柱、底座、搖臂升降絲杠、搖臂、主軸、主軸箱、工作臺。
鉆床工作：通過點擊仿真車鉆按鈕來操作鉆床運行，了解Z37鉆床運作原理流程。
2.電路原理：電路圖包括電源開關、冷卻泵電動機、主軸電動機、搖臂升降電動機、立柱松緊電動機、抵押照明、零壓保護、主軸電動機控制、搖臂升降控制、立柱松緊控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
3.鉆床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
4.鉆床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5.鉆床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。
教學資源：Z37型車床電氣控制線路的安裝與調試的文字教學資源。
（三）M7130磨床
實訓內容：磨床認知、電路原理、磨床壁龕主電線路連接、磨床壁龕控制電路連接、磨床壁龕外部接線、教學資源。
1.磨床認知包括兩部分：磨床認知和磨床工作
磨床認知：展示磨床主要組成部分。包括立柱、照明燈及開關、工作臺、滑座、砂輪架、電磁吸盤。
磨床工作：通過點擊仿真磨床按鈕來操作鉆床運行，了解M7310磨床運作原理流程。
2.電路原理：電路圖包括電源開關及保護、砂輪電動機、冷卻泵電動機、液壓泵電動機、控制電路保護、砂輪控制、液壓泵控制、整流變壓器、整流器、電磁吸盤、照明。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
3.磨床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
4.磨床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5.磨床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
6.教學資源：M7130型磨床電氣控制線路的安裝與調試的文字教學資源。
（四）X62W銑床
實訓內容：銑床認知、電路原理、銑床壁龕主電線路連接、銑床壁龕控制電路連接、銑床壁龕外部接線、教學資源。
1、銑床認知包括兩部分：銑床認知和銑床工作
銑床認知：展示銑床主要組成部分，包括懸梁、床身、軸速旋鈕、刀桿、刀桿掛腳、主軸、工作臺、回轉盤、橫溜板、升降臺、底座。
銑床工作：通過點擊仿真銑床按鈕來操作銑床運行，了解X62W銑床運作原理流程。
2、電路原理：電路圖包括電源開關及保護、主軸電動機、冷卻泵電動機、進給電動機、整流變壓器、整流器、主軸制動、工作臺快速移動、控制照明變壓器、照明、主軸控制、快速進給控制、工作臺進給控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
3、銑床左壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
4、銑床左壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、銑床右壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、銑床右壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
7、銑床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
8、教學資源：X62W型磨床電氣控制線路的安裝與調試的文字教學資源。
|
