維修電工實訓考核裝置（雙工位）維修電工技能實訓室

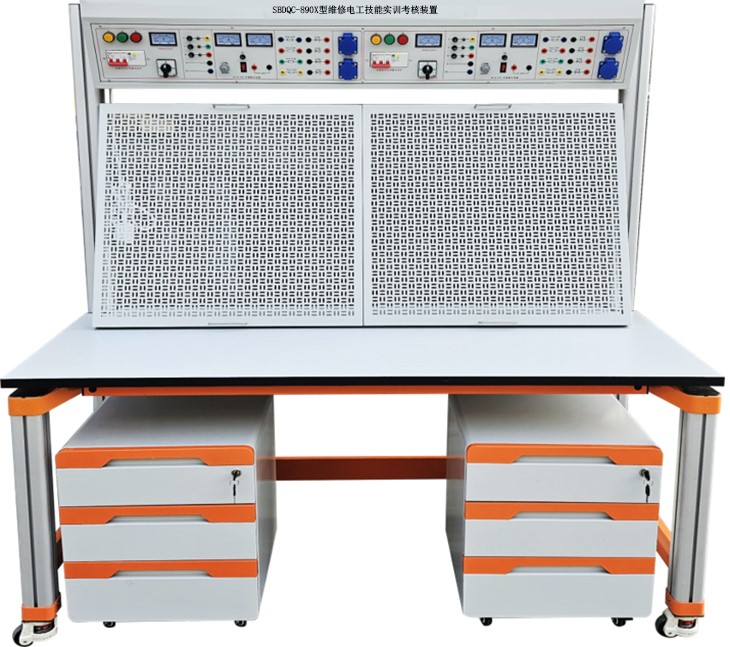

SBDQC-890X型維修電工實訓考核裝置（單面雙組型）

一、概述

維修電工實訓考核裝置（雙工位）配備有維修電工實訓（考核）裝置，以及直（交）流電機、網孔板等多個相應配套設施�？膳囵B(yǎng)學生掌握常用低壓電器及配電裝置的安裝與維修、電動機基本控制線路的安裝與維修、電子線路的安裝與調試、電氣控制線路設計等操作技能，提高學生動手能力，完成維修電工中級、高級、技師等不同等級的培養目標、培養學生電氣控制、交直流電機系統等實際操作技能，培養學生對常見電氣控制系統的故障診斷與維修的能力。

維修電工實訓考核裝置主要用電氣線路連接及仿真試驗，官兵能夠根據電路圖，搭建不同的電氣控制線路，是維修電工必備的技能，同時也是基地強電工專業歷年比武的主要考核題型。通過該裝置的訓練，能夠提高官兵對常見電氣控制線路以及常用電機控制線路的識圖能力、維修能力，是各級維修電工必須要掌握的基本技能。

維修電工技能實訓考核裝置可作為維修電工考核裝置，可在網孔板上進行照明器件及線路的安裝，電工儀表測量線路的安裝、電工儀表測量線路的安裝、配電盤的裝配訓練，電動機的控制線路安裝訓練。

維修電工技能實訓考核裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。

維修電工實訓考核裝置（雙工位）維修電工技能實訓室設備根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，SBDQC-890X型維修電工實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，維修電工技能實訓考核裝置是一種理想的職業教育實訓設備。

二、維修電工技能實訓考核設備技術指標

1. 外型：整體尺寸1600mm×700mm×1750mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙組具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；

7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。

三、維修電工技能實訓考核設備結構功能：維修電工技能實訓實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝?lèi)低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。

序號	名稱	每臺數量	全室數量	單位	備注
1	控制屏	1	1	套
2	實訓桌	1	1	張
3	儲存柜	2	2
4	學生凳	2	2	張
5	網孔板	2	2	塊
6	器材配備	1	1	套	見表一
7	配套教學資源		共1	套	見附件購15臺以下無此項配置

序號	名稱	型號與規格	數 量
1	單相電度表	DD862-2	2
2	單相閘刀開關		2
3	拉線開關	4A/250V	2
4	平燈頭	6A/250V	4
5	插座		2
6	電流互感器	BH0.66	2
7	墻壁開關座		4
8	聲控開關		2
9	低壓斷路器	DZ108-20/10	2
10	2P直插式保險盒	RT18-32X	2
11	3P直插式保險盒	RT18-32X	2
12	交流接觸器	CJX2-0910	6
13	輔助觸頭	F4-22	4
14	熱繼電器	R16B-20/3	2
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	2
16	時間繼電器座	PF-083A	2
17	3H按鈕		4
18	行程開關	LX9-222	4
19	行程開關	LX9-001	4
20	倒順開關	K03-15	2
21	日光燈管	Y210RR25/10W	2
22	鎮流器	13W	2
23	日光燈座		4
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	走線槽		2米
29	螺絲		90
30	螺絲刀		4
31	尖嘴鉗		2
32	剝線鉗		2
33	三相鼠籠異步電動機	380V/Y/△180W，單速	1
34	三相鼠籠異步電動機	380V/Y/△180W，單速，配離心開關	1
