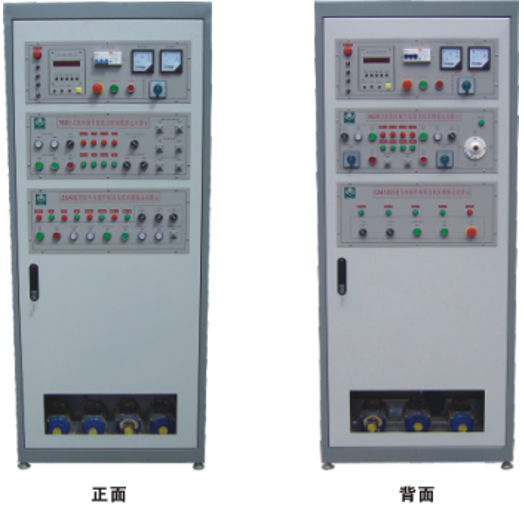

SBK-760E型電工技能實訓考核柜

一、概述

電工技能實訓考核裝置是為各大、中專院校、職業學校的電氣、自動化及相關、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實訓設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實訓實習。由于設備均采用實際元器件，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時對高層次維修技能訓練提供了有效的設備，達到耗資少、教學效果顯著的目的。

二、特點

1、電工技能實訓考核柜采用標準配電柜為主體柜，充分利用該柜雙面空間位置，把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為X62W萬能銑床床、T68型臥室鏜床、Z3040鉆床、C6140普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。

2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。

3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。

4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。

5、可以人為的設置故障點，只要通過開關切換就可設置。

6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、電工技能實訓考核柜的技術參數

1、輸入電壓：三相四線～380V±10% 50Hz

2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：800mm×600mm×1800mm

5、設備重量：200kg

四、裝置主要由以下幾個部分組成

1、控制柜門

在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；

通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大�。�

定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。

2、控制柜主體

控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。

★3、智能型故障設置與大屏幕液晶答題器：

采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。

驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

可通過 PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。

所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

五、完成的實訓項目

（一）、認識低壓電氣的結構

（二）、CA6140普通車床電氣控制培訓

1、主軸電機缺相，在進KM1觸點之前斷路；

2、主軸電機缺相，在KMM1觸點與FR1之間斷路；

3、控制回路失效，在FU1與TC之間斷路；

4、刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；

5、刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；

6、主軸電機，刀架快移，冷卻泵控制失效，變壓器TC與FU2之間斷路；

7、主軸電機、刀架快移、冷卻泵控制失效。熱電器FR1與FR2兩常閉觸點之間斷路；

8、主軸電機不能啟動，KM1線包到TC間斷路；

9、刀架快移、冷卻泵間控制均不能控制。按鈕SB1與SB2之間連線斷開；

10、冷卻泵控制失效，啟動按鈕QS2與KM1常開觸點之間開路；

（三）、X62W銑床電路床電氣控制培訓

1、主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器沒電；

2、主軸電機起動缺相；

3、主軸電機無論正反轉均缺一相；

4、主軸電機無論正反轉均缺一相；

5、快速進給電磁鐵不能動作；

6、照明及控制變壓器沒電，照光燈不亮，控制回路失效；

7、控制變壓器沒電，控制回路失效；

8、除冷卻泵及主軸沖動外，其余控制均失效；

9、主軸沖動失效；

10、主軸制動失效；

11、主軸啟動失效；

12、工作臺進給控制及快速進給控制失效；

13、主軸運轉不能啟動；

14、主軸點軸只有點動，不能自鎖；

15、圓工作臺的進給控制及快速進給全失效；

16、圓工作臺控制開關SA1處于斷開位置時，進給控制向前、向下、向后、向上失效，進給沖動也沒有；
