電工電子綜合應用創新實訓裝置,電工電子創新實訓設備 > 行業新聞 >電工電子綜合應用創新實訓裝備

2021年7月23日

電工電子綜合應用創新實訓裝置,電工電子創新實訓設備

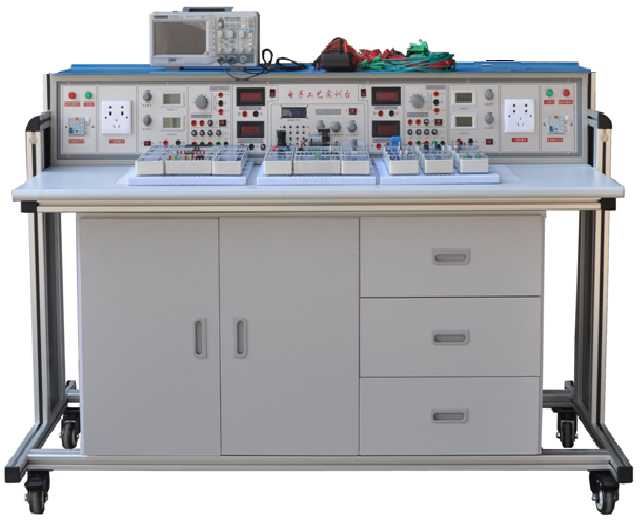

電工電子綜合應用創新實訓裝置

一、電工電子綜合應用創新實訓設備概述

電工電子綜合應用創新實訓臺適用于高職高專及高級技師的實驗、實訓要求。適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

電工電子創新實訓模塊由ABS塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

配備開放實驗室信息管理系統，為學生動手能力的培養、分析問題解決問題能力的培養、自主實驗和創新實驗?zāi)芰Φ呐囵B(yǎng)均需要一個寬松的、開放的、設備齊全的實驗環境。

二、設備技術指標

工作電源：三相五線 AC 3800V±10% 50Hz

溫度：－10～40℃；環境濕度：≤90%（25℃）

外形尺寸：長×寬×高=1600×700×920㎜

整機功耗：≤1.5KW

安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、設備功能特點

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。

2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用有機盒，兼作實物示教，一舉多得。

3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。

5、本裝置具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高

★6、電工電子虛擬仿真實訓與考核軟件（正版軟件，著作權證書）

采用三維仿真技術的大型仿真實訓軟件。涵蓋模擬電子技術、數字電子技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。

具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身。適用范圍電子技術仿真實驗、應用電子技術仿真實驗實訓、維修電工仿真實訓、電子技能仿真實訓等。

★7、實驗室安全管理系統軟件（正版軟件，著作權證書）

1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警

3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。

電工電子綜合應用創新實訓設備各個功能模塊功能構成：

數字電子技術綜合應用

項目一基本邏輯門電路功能測試

項目二優先編碼器功能測試

項目三二進制譯碼器和數據選擇器功能測試

項目四全加器和超前進位全加器功能測試

項目五數值比較器功能測試

項目六七段碼鎖存/譯碼/驅動器功能測試

項目七各類觸發器功能測試

項目八雙向移位寄存器功能測試

項目九二 - 五 - 十進制計數器功能測試

項目十二位十進制計數/譯碼/驅動/顯示電路

項目十一可逆十進制計數電路功能測試

項目十二 N 進制計數電路功能測試

項目十三 555 定時器基本應用電路

項目十四微分型單穩態觸發器

項目十五集成單穩態觸發器及其應用

項目十六集成施密特觸發器及其應用

項目十七聲光控制節能路燈電路

項目十八 8 線數據傳輸電路

項目十九 4 位環形計數節拍發生器

項目二十秒脈沖信號發生器

項目二十一伺服電機測速與時鐘脈沖測頻電路

項目二十二救護車/消防車聲響報警電路

項目二十三 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓

項目二十四數控變頻三角波-方波發生器

項目二十五移位寄存器彩燈顯示電路

項目二十六 8 位優先編碼器搶答電路

項目二十七觸摸式密碼電子鎖電路

項目二十八數字鐘電路

項目二十九二位十進制計數符合電路

項目三十交通燈控制電路

項目三十一升/降階梯波形信號發生器

項目三十二光電轉換加/減計數電路

模擬電子技術綜合應用、創新實訓項目目錄

項目一常用二極管的性能測試及應用

項目二雙極晶體管及場效管輸出特性的測定

項目三單管放大電路的研究

項目四兩極放大電路及負反饋放大電路的研究

項目五助聽器電路的調試（電子產品線路）（綜合應用）

項目六恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

項目七三極管放大電路故障排除

項目八整流、濾波及穩壓電路的研究

項目九直流穩壓正、負電源電路的研究

項目十典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

項目十一 OTL功率放大電路的故障排除

項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

項目十三運算放大器基本運算電路

項目十四對由運放器組成的積分運算電路、微分運算電路

項目十五對由運放器組成的電壓比較器傳輸特性的研究

項目十六氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

項目十七方波、三角波和鋸齒波發生器電路的研究與測試

項目十八三角波、方波及正弦波發生器的制作競賽

項目十九 RC（文式橋式）正弦波振蕩器和制作與調試

項目二十電容三點式LC正弦波發生器

項目二十一有源濾波電路研究

項目二十二直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

序號	產品名稱	型號規格	數量	單位	備注
1.	通用實訓桌	1600×700×810㎜	臺	1
2.	電工電子創新模塊	（A1-A8）+B	套	1	詳見表二
3.	數字萬用表	890B+	塊	1
4.	+/-字螺絲刀		把	各1
5.	尖嘴鉗		把	1
6.	斜口鉗		把	1
7.	實驗導線	疊插式	套	1	詳見表三
8.	凳子		個	2
9.	實訓指導書		本	1
10.	安裝布線所需材料		套	1

集成清單
序號	名稱		型號/規格	單位		數量	備注
1.	集成芯片		CD4001	個		1
2.	集成芯片		CD4002	個		1
3.	集成芯片		CD4011	個		1
4.	集成芯片		CD4012	個		1
5.	集成芯片		CD4013	個		2
6.	集成芯片		CD4015	個		1
7.	集成芯片		CD4023	個		1
8.	集成芯片		CD4025	個		2
9.	集成芯片		CD4060	個		1
10.	集成芯片		CD4069	個		1
11.	集成芯片		CD4070	個		1
12.	集成芯片		CD4071	個		1
13.	集成芯片		CD4073	個		1
14.	集成芯片		CD4075	個		1
15.	集成芯片		CD4081	個		3
16.	集成芯片		CD4085	個		1
17.	集成芯片		CD4511	個		1
18.	集成芯片		CD4513	個		1
19.	集成芯片		CD4518	個		3
20.	集成芯片		CD4528	個		1
21.	集成芯片		CD4532	個		1
22.	集成芯片		CD4585	個		2
23.	集成芯片		CD40106	個		1
24.	集成芯片		CD40107	個		1
25.	集成芯片		CD40192	個		2
26.	集成芯片		CD40194	個		1
27.	集成芯片		74LS00	個		1
28.	集成芯片		74HC112	個		1
29.	集成芯片		74HC138	個		1
30.	集成芯片		74HC151	個		1
31.	集成芯片		74LS196	個		2
32.	集成芯片		74LS283	個		1
33.	集成芯片		DAC0832	個		1
34.	集成芯片		DAC0809	個		1
35.	集成芯片		555	個		2
36.	集成芯片		LM358	個		1
37.	集成芯片		4N35	個		1
38.	集成芯片		TIL117	個		1
39.	集成芯片		7812	個		1
40.	集成芯片		7815	個		1
41.	集成芯片		7915	個		1
42.	三極管		9012	個		1
43.	三極管		9013	個		2
44.	三極管		9014	個		1
45.	光電三極管		3DU2（1KL3B）	個		1
46.	光敏電阻		GL5626D	個		1
47.	動圈式話筒		SD152B	個		1
48.	RJ 金屬膜電阻		100 歐1/2W	個		1
49.	RJ 金屬膜電阻		15K 歐1/2W	個		1
50.	RJ 金屬膜電阻		22K 歐1/2W	個		1
51.	RJ 金屬膜電阻		51K 歐1/2W	個		3
52.	電解電容		3.3uF/35V	個		1
53.	電解電容		1uF/35V	個		1
54.	電解電容		100uF/35V	個		1
實驗連接線
序號	名稱		型號/規格	單位		數量	備注
1.	導線(香蕉插)		紅色15cm	根		10
2.	導線(香蕉插)		黃色15cm	根		10
3.	導線(香蕉插)		綠色15cm	根		10
4.	導線(香蕉插)		藍色15cm	根		10
5.	導線(香蕉插)		黑色15cm	根		10
6.	導線(香蕉插)		紅色20cm	根		6
7.	導線(香蕉插)		黃色20cm	根		6
8.	導線(香蕉插)		綠色20cm	根		6
9.	導線(香蕉插)		藍色20cm	根		6
10.	導線(香蕉插)		黑色20cm	根		6
11.	導線(香蕉插)		紅色45cm	根		4
12.	導線(香蕉插)		黃色45cm	根		4
13.	導線(香蕉插)		綠色45cm	根		4
14.	導線(香蕉插)		藍色45cm	根		4
15.	導線(香蕉插)		黑色45cm	根		4
16.	屏蔽線(香蕉插)		60cm	根		3
17.	電流表插座連接線		10cm	根		1
18.	大小頭測試線（香蕉插四種顏色）		45cm	根		4
	實驗配件
1.	螺口燈泡	15W24V		只	2
2.	螺口燈泡	40W110V		只	2
3.	熔芯(保險絲)	1A、0.5A、2A(玻璃)		只	1 盒/5 臺
4.	啟輝器			只	1

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω	R01	1塊
	RX線繞電阻(5W)	200Ω
		100Ω
2	RJ金屬膜電阻(2W)	330Ω	R02	1塊
		470Ω
		510Ω
3	RJ金屬膜電阻(2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻(2W)	1K	R04	1塊
		2K
		3.3K
5	RJ金屬膜電阻(2W)	3.3K	R05	1塊
		4.7K
		6.8K
6	RJ金屬膜電阻(2W)	10K	R06	3塊
		22K
		47K
7	錳銅絲電阻(3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
8	RT碳膜電阻(1W)	1Ω	R08	1塊
		4.7Ω
		10Ω
		27Ω
9	RT碳膜電阻(1W)	39Ω	R09	1塊
		47Ω
		56Ω
		68Ω
10	RJ金屬膜電阻(1W)	100Ω	R10	1塊
		150Ω
		200Ω
		300Ω
11	RJ金屬膜電阻(1W)	390Ω	R11	1塊
		470Ω
		560Ω
		680Ω
12	RJ金屬膜電阻(1/2 W)	560Ω	R12	1塊
		820Ω
