產品分類/Products

電子工藝實訓考核設備 > 產品中心 > 電子工藝實訓考核裝置 >

[產品型號]：SB-DZG02 [產品名稱]：電子工藝實訓考核設備 [價格]：元 [在線客服]：

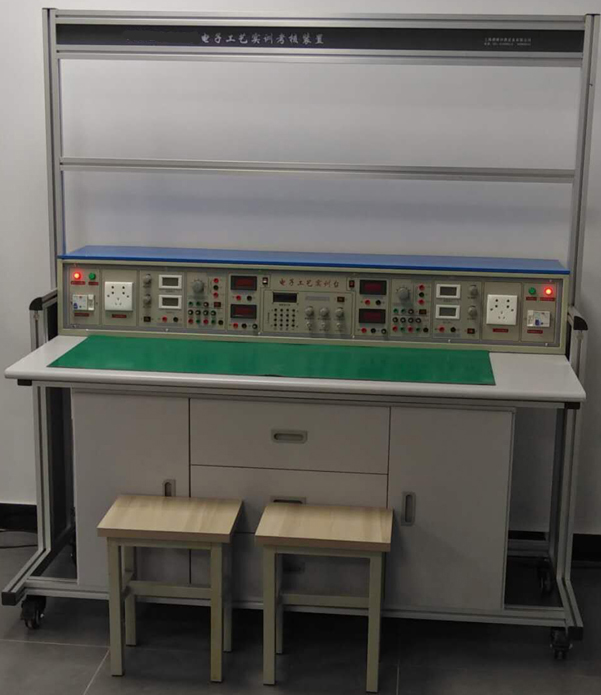

SB-DZG02型電子工藝實訓考核裝置

電子工藝實訓考核裝置適用于高職高專及高級技師的實驗、實訓要求。適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓;電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、 PCB 板圖的設計等實訓項目。

電工電子創新實訓模塊由透明有機盒及 PCB 板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

配備開放實驗室信息管理系統，為學生動手能力的培養、分析問題解決問題能力的培養、自主實驗和創新實驗?zāi)芰Φ呐囵B(yǎng)均需要一個寬松的、開放的、設備齊全的實驗環境。

一、設備應具備技術指標

工作電源：三相五線 AC 3800V±10% 50Hz

溫度：－10～40℃；環境濕度：≤90%（25℃）

外形尺寸：長×寬×高=1600×880×1825㎜

整機功耗：≤1.5KW

安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

本設備各個功能模塊功能構成：

1、總電源

（1）總電源為單相交流220V 電源，經空氣斷路器（帶熔斷器及漏電保護），最大額定電流為5 A，安全可靠。

（2）指示燈：電源線接通電網電源后，紅燈亮，表示實訓臺已接入電源�？諝鈹嗦菲骱祥l后，綠燈亮，表示實訓臺進入正常工作狀態。

2、可調直流電源

（1）可調直流電源為DC 0~30V/2A，并帶過載、短路保護功能，保護的整定值可進行調節；直流輸出電壓采用3 位半數字顯示的電壓表（0~30V），直流輸出電流采用3 位半數字顯示的電流表（0~2A）。

3、多檔交流電源和穩壓直流電源

（1）多檔交流電源3~24V，七檔，并帶過載、短路保護；當出現過載或短路保護狀態時，

（2）穩壓直流電源±5V、±12V 四組。

4、數字電壓表與電流表：3 位半顯示數字電壓表一只（0~30V）和3 位半顯示數字電流表（0~2A）一只。

5、功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~2MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

二、電子技術仿真實訓軟件

三、電工基本技能

1．延時電路

2．穩壓電源

3．整流濾波電路

4．單管放大電路

5．可控硅調光電路

四、初級電工

6．二極管整流電路

7．串聯型穩壓電源

8．延時開關中級電工

9．電流負反饋電路

10．電壓負反饋電路

11．單相可控硅整流電路

12．差分放大可調穩壓電路

五、高級電工

13．運算放大電路

14．與非門電路

15．運算放大器的應用

16．異步計數器的級聯

17．定時交流開關電路

18．脈沖式隔鎳電池充電電路

19．計數調光開關電路

20．多地單鍵控制開關電路

21．同步計數器

六、電工技師

22．整流電源制作

23．溫度傳感器組成

24．光敏傳感器檢測

25．信號比較輸出報警檢測

七、電子技能虛擬實訓室軟件

八、儀器儀表：指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表

九、檢修工具：焊接工具、鉗口工具、剪切工具、緊固工具。

十、導線加工：常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接。

十一、焊接工藝：手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術

十二、電子元器件：

電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件、電子超市。

十三、模擬電子技術：

射極偏置電路、基本放大電路延時開關電路RC振蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展

十四、數字電子技術：

宿舍燈控制電路、定時交流開關、步進電機控制器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路。基本邏輯關系

十五、插裝工藝：

印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝。

十六、生產工藝：器件準備、安裝、焊接、補焊調試、裝配測試、包裝入庫。

十七、SMT工藝：表面組裝材料、SMT設備、SMT工藝、SMT生產過程

十八、收音機實訓：

工作原理、元件選測、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練。

十九、電子技術實踐教學演示系統

為多媒體DVD教學影視片，在深圳、合肥兩地多家SMT生產線現場拍攝，含整機生產工藝：準備作業、機芯安裝、焊接工序（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊與在線測試、整機裝配與測試、包裝入庫；表面組裝技術：表面組裝材料（表面組裝元器件、表面組裝集成電路、表面組裝印制板、表面組裝工藝材料）、典型工序與設備（印焊膏工序與焊錫膏印刷、貼片工藝與貼片機、焊接工藝與再流焊機、清洗工藝）、表面組裝工藝（單面混合組裝工藝、雙面混合組裝工藝、全表面組裝工藝）表面組裝生產線（工序：焊錫膏印刷-貼片-再流焊-清洗-測試）；焊接與拆焊技術：手工焊接工具（內熱式烙鐵、長壽烙鐵、恒溫電烙鐵、焊錫絲）、人工焊接技術（手工錫焊五步操作法）焊接質量（合格的焊點、有缺陷的焊點--虛焊、偏焊、橋接、堆焊、缺焊、針孔、拉尖、拖尾、冷焊、脫焊）、拆焊技術（吸錫線、手動吸錫槍、熱風工作臺）、浸焊與波峰焊（浸焊、波峰焊）等三大部分。

二十、本設備可以完成的實訓項目

二一、數字電子技術綜合應用

項目一基本邏輯門電路功能測試

項目二優先編碼器功能測試

項目三二進制譯碼器和數據選擇器功能測試

項目四全加器和超前進位全加器功能測試

項目五數值比較器功能測試

項目六七段碼鎖存/譯碼/驅動器功能測試

項目七各類觸發器功能測試

項目八雙向移位寄存器功能測試

項目九二 - 五 - 十進制計數器功能測試

項目十二位十進制計數/譯碼/驅動/顯示電路
