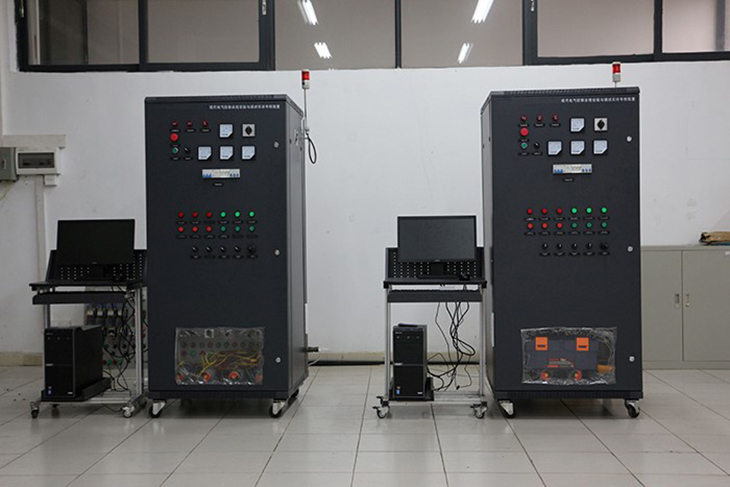

SBGK-01B現代電氣控制系統安裝與調試實訓裝置
一、概述
現代電氣控制系統安裝與調試實訓裝置、現代電氣控制系統安裝與調試實訓室設備項目技術內容涉及高職電氣自動化技術、電氣設備應用與維護、機電一體化技術、低壓電器制造及應用、供用電技術、農村電氣化技術、電氣測控技術、工業網絡技術等相關專業所規定的教學內容。包括電工技術、電氣測量技術、電氣控制技術、電氣工程制圖、電機驅動與調速、可編程控制器應用技術、觸摸屏組態控制技術、工業網絡技術、傳感器技術等方面的知識和技能要求。能進行邏輯控制系統、順序控制系統、監控系統、網絡控制系統的綜合電氣控制系統設計、安裝調試，包括控制程序的設計、編制，整體控制系統的運行、調試，組態監控畫面以及上下位機之間的通訊、設計。同時也鍛煉了學生的統籌計劃能力、創新能力、質量意識、安全意識、節能意識、組織管理以及職業素養與團隊合作能力等。
現代電氣控制系統安裝與調試實訓裝置實訓室的主要功能：為機電一體化專業、電氣自動化專業、工業機器人等專業提供《電機與電氣控制技術》、《ＰＬＣ應用技術》、《觸摸屏實訓》、現代電氣控制系統安裝與調試實訓裝置、現代電氣控制系統安裝與調試實訓室設備《變頻器實訓》、《機電一體化系統安裝與調試實訓》、《自動化生產線實訓》等實訓教學？蔀橄嚓P(guān)企業提供PLC（西門子、三菱）、觸摸屏組態、變頻器（西門子、三菱）、電氣控制等方面的技術培訓。
二、現代電氣控制系統安裝與調試實訓考核設備技術指標
1.輸入電壓：三相五線 ～380V±10% 50Hz
2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3.裝置容量：＜1kVA
4.外形尺寸：850mm×800mm×1800mm
5.電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；
6.安全保護：具有漏電保護，安全符合國家標準
三、現代電氣控制系統安裝與調試實訓考核設備結構功能特點
1.本裝置是由控制柜、受控對象等組成一個完整系統，具有占地面積小、操作方便、可移動、內部安裝有照明設施、操作面板,各控制點和通訊接口均引出到專用的接線板上，使實訓更加便捷。
2.控制元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便于觀察。
3.本裝置采用模塊式結構，擴展性強，選擇不同的配置、調整系統參數，從而實現控制系統需求。
四、本設備可完成的典型實訓項目舉例
1.轉換開關與電壓表連接測量三相電壓
2.三相電流的測量
3.電力綜合儀表的使用
4.三相異步電動機直接起動、停車的控制
5.接觸器聯鎖的三相交流異步電動機正、反轉控制電路
6.按鈕聯鎖的三相交流異步電動機正、反轉控制電路
7.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路
8.三相交流異步電動機Y-△（手動切換）起動控制電路
9.三相交流異步電動機Y-△（時間繼電器切換）起動控制電路
10.定子繞組串聯電阻起動控制電路
11.三相交流異步電動機能耗制動控制電路
12.三相交流異步電動機降壓起動及反接制動控制電路
13.兩臺電動機的順序控制電路
14.電動機的往返行程控制電路
15.普通車床控制電路
16.電動葫蘆控制電路
17.三相交流異步電動機點動、連續轉動的控制電路
18.兩地控制電路
19.接觸器控制的雙速電動機調速控制電路
20.時間繼電器切換的雙速電動機調速控制電路
21.離心開關配合的反接制動控制
22.變頻器面板功能參數設置和操作
23.外部端子點動控制
24.電機多段速度控制
25.工頻、變頻切換控制
26.基于PLC模擬量方式變頻開環調速控制
27.基于面板操作的電機開環調速
28.基于PLC通信的變頻器開環調速
29.PLC控制電機順序起動
30.觸摸屏的參數設置與編程
31.觸摸屏組態控制三相異步電機點動與自鎖
32.觸摸屏組態控制三相異步電機正反轉
33.觸摸屏組態控制三相異步電機星三角起動
34.觸摸屏組態控制變頻器模擬量調速
35.步進驅動器的參數設置
36.步進電機的控制
37.步進電機的PLC開環控制
38.編碼器的使用
39.基于編碼器的步進電機閉環控制
40.交流伺服驅動器的參數設置
41.交流伺服電機的閉環控制
42.溫度控制器的調試及熱電阻的使用
43.基于熱電阻的PLC溫度控制
44.傳感器的使用
45.基于傳感器的PLC位置控制
46.多臺PLC主、從站通信
47.X62W 銑床電氣控制電路單元常見故障的檢查與排除實訓
48.T68 鏜床電氣控制電路單元常見故障檢查與排除
五、現代電氣控制系統安裝與調試實訓設備的配置、表1 設備具體技術參數
|
序號 |
名稱 |
型號及規格 |
數量 |
備注 |
|
1 |
實訓柜 |
850mm×800mm×1700mm |
1臺 |
鋼結構,帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。 |
|
2 |
主令電氣及儀表單元 |
|
各1套 |
包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。 每門一組，配置不同。 |
|
3 |
PLC網絡組態單元 |
|
1套 |
包括0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、臺達伺服驅動器、步科步進驅動器等器件。 |
|
4 |
PLC控制單元 |
|
1套 |
包括微型PLC、模擬量模塊、擴展模塊，0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、等器件。 |
|
5 |
繼電控制單元 |
|
1套 |
包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。 同時還安裝由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。 |
|
6 |
PLC控制型機床電路智能考核單元掛板 |
|
1套 |
包括X62W銑床電路,T68鏜床電路PLC控制。 |
|
7 |
電腦推車 |
|
1張 |
|
|
8 |
工具 |
|
1套 |
|
|
9 |
可編程控制器 |
PLC西門子、三菱 |
1套 |
見附表一和附表2 |
|
10 |
觸摸屏 |
TPC7062TI昆侖通泰 |
1個 |
|
|
11 |
旋轉編碼器 |
|
1個 |
|
|
12 |
伺服電機 |
|
1個 |
|
|
13 |
步進電機 |
|
1個 |
|
|
14 |
伺服電機驅動器 |
ASDA-B2臺達 |
1臺 |
|
|
15 |
步進電機驅動器 |
|
1臺 |
|
|
16 |
直流調速器+直流電機 |
|
1套 |
|
|
17 |
智能考核系統 |
|
1套 |
<A>具有科學性、獨創性、先進性。 1、采用專用處理器技術與配套的工業控制技術。 2、高清晰液晶顯示屏，圖像與文字顯示真實，中文菜單操作界面，人機交互友好。 3、操作按鍵直觀，操作簡單快捷。 4、可以不連接電腦進行脫機考核，老師與學生有獨立界面，老師通過密碼進入教師界面出題，學生在普通界面答題。 5、任何一個學生機可做為老師機控制網絡設備，實現了沒有計算機也可集中控制整個網絡設備 6、設備的試題可根據要求進行編輯。 7、可設定該裝置的任意一處電路的線路故障現象。 8、可調整故障設置點的數量和類型。 9、設備的故障設置裝置組成局域網后，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。 <B>與網絡型多媒體管理器系統對接后可實現以下功能： 1、可以任意控制每個設備的學生操作允許與否。 2、可任意編輯試題、試題存盤，任意設置答題限時時間。 3、可對班級學生的成績進行統計，形成班級成績報表。 4、可設置系統登陸密碼。 5、能隨時收卷、閱卷，能對學生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。 |
附表一、三菱可編程控制器
|
序號 |
名稱 |
型號 |
數量 |
單位 |
|
1 |
三菱可編程控制器 |
FX3U-32MT |
1 |
個 |
|
2 |
三菱主機 |
FX3U-32MR |
1 |
個 |
|
3 |
三菱模塊 |
FX3U-3A-ADP |
1 |
個 |
|
4 |
FX系列下載線 |
RS-232 |
1 |
條 |
|
5 |
485通訊模塊 |
FX3U-485-BD |
2 |
個 |
|
6 |
三菱變頻器 |
FR-D740-0.75K-CH |
1 |
臺 |
