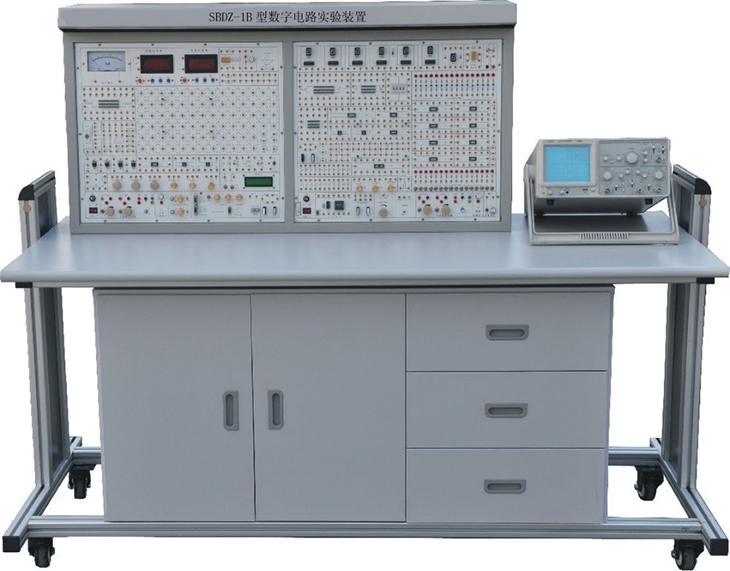

SBDZ-1B型數字電路應用創新實驗平臺

一、概述

數字電路應用創新實驗平臺,數字電路實驗裝置是依據目前數字電子技術、EDA 技術及其應用教學實驗大綱的要求，及各高等院校對該教學實驗設備的需求和建議，由本公司開發的新一代實驗裝置。

本裝置能對上述課程的全部實驗項目和課程設計進行實驗操作，完全符合實驗教學大綱的要求，同時為高層次的數字系統的設計開發實驗及教師、研究生開發新實驗和進行科學研究提供良好的工作條件。

本裝置特別適用于現有院校數電實驗室的更新改造；為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

二、特點

1 、通用性強 本裝置綜合了目前國內各類學校電子類課程的實驗內容，故能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整。

2 、配套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。

3 、可靠性強 設有大量可靠的鍍銀長紫銅管，用作插電阻、電容、電位器、三極管和穩壓塊等，實驗時接觸可靠；可靠的圓腳集成塊插座和紫銅管插座等均與防轉插座內部連好，實驗導線采用高檔彈性直插導線，接觸性能良好。

4 、直觀性強 面板示意、圖線分明；面板布置合理，查線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。

三、技術性能

1 、輸入電源：?jiǎn)蜗嗳€ 220V±10% 50Hz

2 、工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔＜ 4000m

3 、裝置容量：＜ 200VA

4 、外形尺寸： 140×70× 123cm 3

四、功能

本裝置能提供實驗所需的直流電源、交流電源、信號源（示波器自備）。

本裝置能對數字電子技術、EDA 技術及其應用的教學實驗和課程設計進行實驗操作，同時能滿足有關科研需求。

五、基本實驗內容

本裝置提供數電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學�？筛鶕�(jù)自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。

實驗一晶體管開關特性、限幅器與箝位器

實驗二門電路電參數的測試

實驗三 CMOS門電路測試

實驗四門電路邏輯功能及測試

實驗五組合邏輯電路（半加器全加器及邏輯運算）

實驗六觸發器（一）R-S，D，J-K

實驗七觸發器（二）三態輸出觸發器及鎖存器

實驗八時序電路測試及研究

實驗九集成計數器及寄存器

實驗十譯碼器和數據選擇器

實驗十一波形產生及單穩態觸發器

實驗十二 555時基電路

實驗十三同步時序電路設計

實驗十四四路優先判決電路

實驗十五模數、數模轉換電路實驗

實驗十六脈沖分配器及其應用

實驗十七移位寄存器

實驗十八計數器

六、裝置的配備

本裝置主要由實驗控制屏和實驗桌兩部分組成。

本裝置主要由兩大部分組成 , 左右各一塊數電實驗功能板 , 可同時進行雙組實驗 , 主要功能組成如下 :

1)手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

2)連續脈沖源：0～1MHz。

3)固定頻率脈沖源16路，輸出為TTL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；

4)時序脈沖發生電路及啟�？刂齐娐��？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。

5)六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz。

6)十六位邏輯電平輸入開關：可輸入低電平'0'、高電平'1'（為正邏輯）。

7)十六位邏輯電平指示燈：指示燈亮表示高電平'1'，指示燈滅表示低電平'0'。

8)數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。

9)揚聲器及驅動電路。可用作時鐘報時、報警及音樂演奏的發聲裝置。

10)BCD碼開關二組。提供BCD輸入。

11)邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；

12)可變電位器4只，阻值分別1K，50K，100K，680K。

13)開放實驗區，用于擴展實驗、課程設計使用。提供40芯鎖緊插座2只，20芯鎖緊插座3只，16芯鎖緊插座4只，14芯鎖緊插座4只，可插8芯～40芯的各種IC。分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
