創新單片機實訓實驗箱,單片機實驗箱

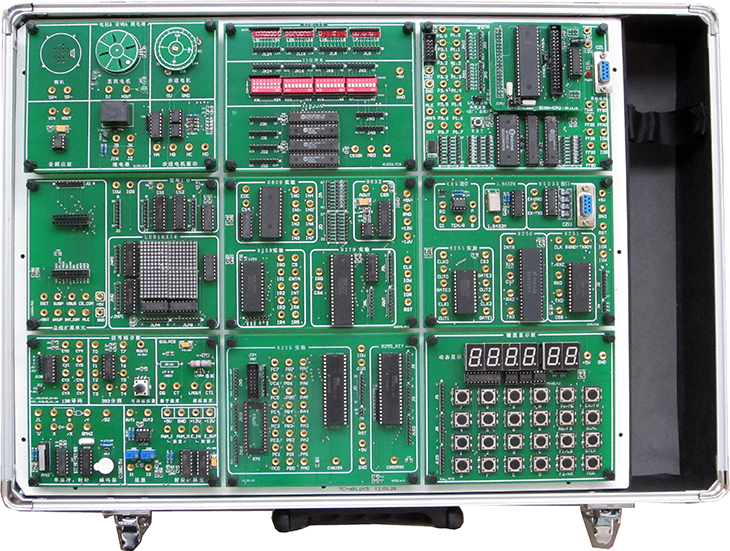

SB-STM32型創新單片機實訓實驗箱

一、系統簡介

STM32實驗箱采用雙層設計，底層為電源底板層，上層為模塊層；為開放式結構；模塊層設置有標配九塊（140x10）大小相等的模塊，其余模塊供選配，用旋鈕式螺絲把模塊安裝在實驗箱底板上，拆換方便，每個模塊通過旋鈕式螺絲把模塊電源接口連接在電源底板層上。底板主要為模塊提供固定安裝和穩壓電源，模塊按功能分為分為CPU模塊和實驗?zāi)K兩大類。

創新單片機實訓實驗箱優點：一改傳統實驗箱一體化設計弊端，采用完全獨立模塊化設計，實驗組織更加靈活，通用性更強；電源底板與模塊雙層設計，CPU模塊引出眾多接口，擴展性更強。

1、系統采用模塊化、積木式設計，清晰明了，提高了實驗靈活性和適應性

·布局合理，清晰明了：實驗?zāi)K上的接口電路均采用模塊化設計，開放式結構，各模塊既可獨立實驗，也可靈活組合。

·無限升級，永不淘汰的實驗平臺：從小到大的模塊化設計，無限擴展的組合設計空間為用戶提供永不淘汰的實驗平臺。我們提供幾十種模塊可供用戶自由組合。并在以后不斷推出新的實驗?zāi)K，供用戶無限升級，永遠引領科技潮流。

·兼容性強，減少設備投資：“CPU模塊+實驗?zāi)K”分體式結構設計，只需構買一種實驗箱，通過更換CPU模塊便可組成多種實驗儀。CPU模塊現主要提供：ARMSTM32、51系列、8088微機接口、EDA開發板、AVR、PIC、MSP430、等控制板作為學生開拓視野選配用，以后還將不斷推出新的控制板。一機多用，可減少院校設備投資津費，優惠實用。

·使用方便，易于維護：模塊化設計，通過更換實驗?zāi)K可避免由于電路的部分損壞而使整個實驗系統處于癱瘓狀態，實驗?zāi)K上的所有芯片都是安放在IC插座上的，更換方便；采用的自鎖式連接導線，接觸十分可靠。

2、完善的基本單片機技術硬件教學平臺

提供SPI,I2C,CAN ,USB，以太網，單總線，直流電機，步進電機，溫度，速度，壓力等最新實用的接口和模塊，滿足不同的教學和應用需要，使學習的平臺更加接近于實際的應用，為用戶今后的應用打下堅實的基礎。

3、完整單片機實驗軟件調試平臺

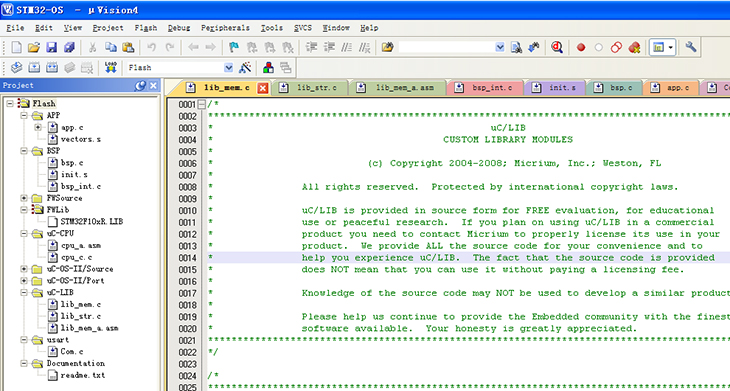

直接使用KEIL軟件編譯調試，軟件應用通俗易懂；全新的 WINDOWS 界面版本，支持 XP,WIN7 ,WIN10等操作系統；

符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能；

先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息；

完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置；

完美的集成調試環境，可在XP,WIN7 ,WIN10環境下，在調試窗口中直接運行和源程序調試，無需任何其它煩瑣的操作。

4、對實驗設計具有良好的開放性，增強學生綜合設計能力

·實驗系統所具有的硬軟件結構對用戶的實驗設計具有良好的開放特性，系統總線及各種外圍接口器件都可由用戶來操作連接，從而極大地提高了學生的實際和操作能力，避免了單純驗證式實驗方式的弊病。

5、高性能穩壓電源

系統采用了具有抗短路、過流的高性能穩壓電源，從而可以避免學生實驗過程中因接線失誤而導致的芯片或整機損壞情況。

三、硬件組成

（1）STM32 CPU板：

·ARM、Cortex-M3核心板資源有：CPU:STM32F103VCT6 LQFP100,FLASH 256K,SRAM 48K,

1)時鐘最大：72 MHz maximum frequency,

2)A/D：3 × 12-bit, 1 μs A/D converters (up to 21channels)

3)DMA:12-channel DMA controller,– Supported peripherals: timers, ADCs, DAC,SDIO, I2Ss, SPIs, I2Cs and USARTs

4)USB接口

5）CAN接口

6) 板載一個JTAG/SWD調試接口

7）一個復位按鈕

＊8)SPI網絡接口(選配)

9)SPI 接口flash

2，LED點陣和總線擴展單元

·配有74LS244三態緩沖器與74LS273八D觸發器，進行基本輸入/輸出實驗；

·配有16*16 LED及驅動電路，可進行中文字幕移動實驗。

＊3、常用 8255實驗?zāi)K

·配有8255擴展接口，為鍵盤顯示提供接口。

＊4、AD/DA綜合模塊

·完成ADC0809 8位模數轉換，數據采集顯示等實驗；

·完成DAC0832 8位數模轉換、方波、鋸齒波、階梯波等實驗；

5、鍵盤 LED 顯示模塊

·配有4*6鍵盤接口，六位LED八段顯示器，進行鍵盤動態掃描；動態顯示等實驗；
6、LCD和IC卡實驗?zāi)K

·完成128*64點陣式LCD中文顯示及圖形顯示實驗；

·可進行IC卡讀寫實驗。

7、電機、喇叭模塊

·配有全隔離驅動四相步進電機，直流電機；
·喇叭，音頻放大輸出電路，繼電器控制；

8、邏輯電平顯示與獨立鍵盤

·配有八只邏輯開關和八只按鈕開關。

·配有12位led帶驅動顯示

9、元件擴展模塊

·有若干電阻，電容，二極管，三極管，電位器元件庫。

·四排并行八位排針?biāo)慕M，二組八位轉接口。

10 信號綜合板

·138譯碼電路

·393八分頻電路

·可調模擬信號0~5v

·數字溫度18B20

·非門和與非門電路

·單脈沖，時鐘，蜂鳴器

·雙運放電路LM358

·脈寬與射極輸出電路

11、串口通信接口卡

＊12、非接觸式IC卡

＊13、語音模塊

·語音錄放

·語音識別

＊14、壓力擴展模塊

·稱重傳感器

·高精度24位A/D 轉換器芯片

15、觸摸彩屏/SD卡開發板

·TFT240X320觸摸彩屏

·SD卡座（SD卡用戶自配）

＊16、攝像頭模塊，拍照

高靈敏度低照度

標準的SSCB接口，兼容I2C接口

支持VGA,CIF

自動影響控制功能：自動嚗光，自動增益控制，自動白平衡，自動消除燈光條紋，自動黑電平校準

1	流水燈實驗	2	RTX實驗
3	按鍵檢測實驗	4	觸摸屏實驗
5	外部事件中斷實驗	6	單總線溫度傳感器實驗
7	多個串口實驗	8	步進電機實驗
9	RTC實驗	10	蜂鳴器實驗
11	ADC實驗(內部及外部擴展)	12	紅外接收
13	DAC實驗	14	uCOS操作系統實驗
15	看門狗實驗	16	VirtualCOMPort(USB虛擬串口)
17	SPI存器實驗	18	MP3音樂播放實驗
19	TFT液晶顯示文字，圖片實驗	20	基本輸入輸出實驗
21	16*16點陣顯示實驗	22	擴展并口實驗8255*
23	鍵盤LED顯示實驗	24	LCD12864顯示實驗
25	直流電機實驗	26	揚聲器發聲實驗

功能	IO	說明
串口1	PA9	TXD1
	PA10	RXD1
	PB2	ISP使能，使用該功能時，PB2只能做輸出使用
串口2	PA2	TXD2
串口2	PA3	RXD2
CAN	PB8	CAN-RXD
CAN	PB9	CAN-TXD
USB	PA11	USB-D-
	PA12	USB-D+
	PA8	USB使能
SPI-FLASH	PB13	SPI2-SCK
	PB14	SPI2-MISO
	PB15	SPI2-MOSI
	PB6	SPI2-FLASH CS1
SD卡	PB7	SPI2-SD CS
SD卡	PB5	SPI2-SD卡插入檢測
網絡	PB0	SPI2-NET CS
	PB1	SPI2-NET RESET
	PB2	SPI2-NET IRQ
SPI-RF	PB10	SPI2-RF CS
	PB11	SPI2-RF CSN
	PD15	SPI2-RF IRQ
TFT	PD14,PD15 PD0,PD1 PE7~PE15 PD9,PD10	TFT數據總線
	PD7	TFT-CS
	PD11	TFT-RS
	PD5	TFT-WR
	PD4	TFT-RD
	PD2	TFT-RESET
	PD3	TFT背光
觸摸屏	PB13	SPI2-SCK
	PB14	SPI2-MISO
	PB15	SPI2-MOSI
	PD13	觸摸屏-中斷
	PE0	觸摸屏-片選
LED	PC8~PC11	4個LED
JTAG	PB3	TDO
	PB4	TRST
	PA13	TMS
	PA14	TCK
	PA15	TDI
RTC	PC14	OSC32-IN
RTC	PC15	OSC32-OUT
