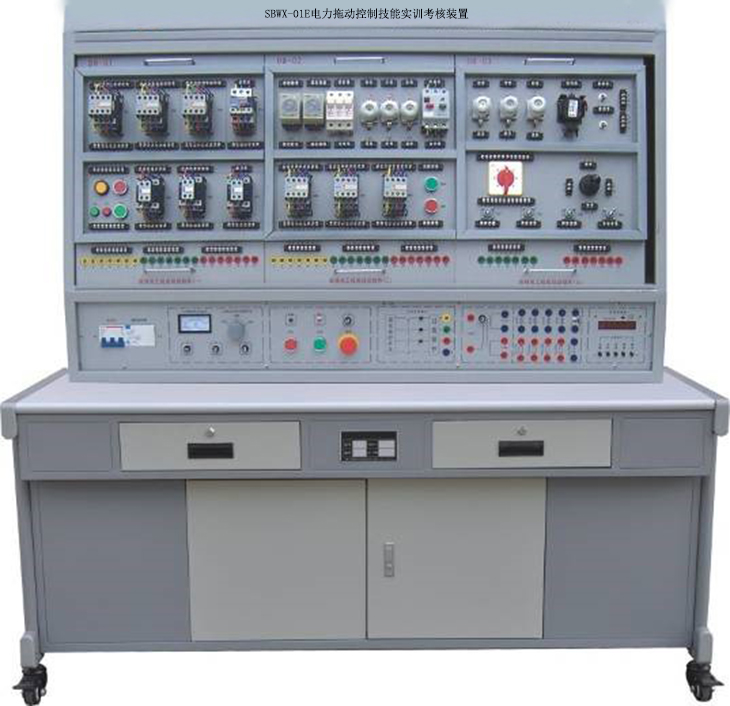

SBWX-01E電力拖動控制技能實訓考核裝置
一、概述
"電力拖動控制技能實訓考核裝置"是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的電氣控制線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。
二、特點
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4.繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行
接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7.控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
9.裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
三、技術性能：
1.輸入電壓：三相五線制380V±10% 50Hz
2.工作環境：環境溫度范圍-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：1500×700×1630mm3
四、裝置配備
（一）DW02電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1.三相四線電源輸入，經漏電保護器，總開關后,通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三個電網電壓；
3.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
4.4只5408二極管，用于能耗制動的整流電路；
5.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
（三）智能電氣遙控柜（全室一套）
1、控制柜集成60路交流接觸器控制。每一路控制模式分為手動、自動兩種模式；
手動模式：使用機柜表面的旋鈕進行控制；
自動模式：使用遙控器和觸摸屏進行控制；
2、遙控器采用15鍵射頻遙控器，實現單路獨立控制，電源全開、電源全關、兩組自定義控制
3、集成10.4寸觸摸屏
a-單路獨立控制，電源全開、電源全關、兩組自定義控制
b-執行動作前語音播放，可啟用可關閉
c-可以設置按鍵聲音開關、延時控制時間、自定義控制組合
4、具有語音播報功能，音量可以調節，可以外接音響；
5、可以通過通訊口擴展電量采集模塊，實時顯示實訓室用電狀態；
五、實訓項目
1.單相啟動停止控制電路
2.異步電動機點動控制電路
3.異步電動機兩地控制電路
4.異步電動機聯鎖正反轉控制電路
5.雙重聯鎖控制電路
6.自動順序控制電路
7.手動順序啟動
8.異步電動機星、三角控制電路
9.異步電動機能耗制動控制電路
10.按鈕聯鎖的三相異步電動機正反轉控制線路
11.接觸器聯鎖的三相異步電動機正反轉控制線路
12.雙重聯鎖的三相異步電動機正反轉控制線路
13.單向減壓啟動及反接制動控制線路
14.異步電動機反接制動控制電路
15.自動往返控制線路
16.正反轉點動、啟動控制電路
17.帶有點動的自動往返控制電路
18.異步電動機自鎖控制電路
19.異步電動機單相點動、啟動控制電路
20.三相異步電動機定子串電阻減壓啟動手動控制線路
21.三相異步電動機定子串電阻減壓啟動自動控制線路
22.接觸器控制雙速電動機的控制線路
23.時間繼電器控制雙速電機的控制線路
24.C620-1型車床控制電路
25.電動葫蘆控制電路
26.Y3150型滾齒機控制電路
27.電動葫蘆電路
28.Z3040搖臂鉆床電路
29.CA6140車床電路
六、實訓組件掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1．DW-01維修電工實訓組件（一）
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等。
2．DW-02維修電工實訓組件（二）
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3．DW-03維修電工實訓組件（三）
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
七、電機配置
1.三相鼠籠式電動機380V/Y
2.三相鼠籠式電動機380V/Y（帶速度繼電器）
3.雙速異步電動機380V/YY/△
4.三相鼠籠式電動機380V/△
八、配套資源
SB-A03初中高及技師電工技能仿真教學軟件
一、軟件教學目標
1.對照《XX省XXX建設標準》，結合電工專業培養目標對學生知識、能力和素質的要求，著眼學生能力培養，以模塊化教學內容為核心，重新組織教學結構，整體構建課程體系，有針對性地將電工專業內單一的教學活動，通過虛擬仿真實訓和工作過程模擬組合成不同的教學模塊。
1.所有的實訓項目均基于實物三維建模，形成真實感極強的虛擬實訓環境，使學習者能在幾乎真實的環境下操作練習，增強實際操作感，且增強了安全性，提高掌握實際技能的能力；所有的技能訓練都要通過交互方式，變"讓學生觀摩教師表演"為"讓學生學習中動手、動手中學習"，理論和實際無縫銜接，提高實際操作技能；所有的操作都具有嚴格的工藝流程和操作步驟，學習者通過規范的訓練，養成正確操作的習慣，培養學習者科學嚴緊、一絲不茍的職業素養。
二、軟件達到的教學效果
1.符合《職業院校數字校園建設規范》的相關標準；符合中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》；符合教育部、人力資源和社會保障部相關專業教學大綱。
2.電工技能仿真實訓軟件至少由電工基本實訓、電工初級實訓、電工中級實訓、電工高級實訓、電工技師與綜合實訓五大部分組成。其中電工基本實訓至少包括：電氣測量、內外線、電力拖動、電子技術共16個實訓項目；電工初級實訓至少包括：電力拖動、電子技術共13個實訓項目；電工中級實訓至少包括：電力拖動、電子技術、電氣測量、PLC控制共25個實訓項目；電工高級實訓至少包括：電子技術、單片機、PLC控制共23個實訓項目；電工技師與綜合實訓至少包括：PLC控制；電子技術；電力拖動、變配電和電力保護共118個實訓項目。
3.軟件需支持實習實訓的導訓過程，達到預習、強化、模擬考核、反復試錯、探索創新的目的。
4.軟件需具有先進性、實用性，可二次修改；軟件支持校園網內不限制（指定）終端、不少于100人同時在線實訓。
三、軟件的專業要求
1.遵循國家職業標準目錄，體現不同特色；
2.突出新技術、新工藝、新生產流程的體驗；
3.設計體驗過程必須符合職業過程的真實性，學生通過體驗可習得規范的操作規程，熟悉真實的安裝工藝，養成良好的職業操守；
4.體驗過程必須完整，允許學生按照生產者實際從事生產活動的流程推進該過程，得到確定的體驗結果。
四、軟件的功能特性要求
1. 必須具有情景性：全部訓練在三維場景下進行，學生猶如進入真實的施工現場，真實感極強，彌補了下現場難的困難。
2. 必須具有過程性：軟件以技能為核心，以工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。
3．必須具有交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
4. 必須具有完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。
5. 必須具有職業性、情境性、交互性、工藝性和智能性。
6. 在設計上，采用分級模塊化設計，結構清晰、便于重組。
7. 在內容設計上，能實現專業與企業生產崗位的對接、實訓內容與職業標準的對接、實訓過程與生產過程的對接、專業教學與職業資格證書的對接。
8. 軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。
9. 必須以項目為引領、以任務為驅動、以工藝步驟為主線的設計理念。
10. 資源豐富，可服務于多種教學模式。
11. 資源碎片化，每個模塊可獨立，實現資源的有效利用。
12. 各個模塊的內容詳盡、系統，掌握維修電工核心技能的目的。
★13.軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。把抽象的概念具體化、把虛擬的概念實際化。各個模塊的內容詳盡、系統，軟件內容要掌握電子技能的核心目的。細節部分軟件必須設有特寫鏡頭。
★14.軟件在設計上，采用分級模塊化設計，結構清晰、便于重組。在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。
15.視覺展示需具有：軟件提供最佳視角，節省無效漫游時間，提高教學效率。
16.技術路線要求：軟件采用全三維編程技術、固定場景下的三維動畫與二維編程技術相結合，使數據有效壓縮，占用數據空間小。經測試，軟件的響應時間最多不超過1秒，運行速度達標。操作過程中支持連播功能，可連續播放交互式施工步驟，軟件即點即用，響應速度小于等于1秒，方便老師教學時同步講解知識內容并使學生加深記憶，鞏固學習。系統交互性強，操作簡單方便，使用靈活可靠。軟件媒體手段豐富，運用合理。
五、實訓內容要求
電工基本技能需包括電氣測量、內外線、電力拖動、電子技術等至少4個實訓單元。
其中電氣測量包括儀器使用，根據不同內容的教學大綱要求，包括實訓目的、實訓器件、儀表種類、儀表使用、儀表測量、儀表面板等至少6個實訓任務；其中儀表使用包括測電阻、測交流電壓、測直流電流、測直流電壓、兆歐表、鉗形電流表；例如，測電阻仿真實訓是參考操作提示語操作步驟進程仿真實物訓練，并分別回答各電阻值等問題。
其中內外線包括供配電基礎、工具使用、導線連接、人工急救、照明線路1、照明線路2、照明線路3等至少7個實訓模塊，根據不同內容的教學大綱要求，供配電基礎包括系統概述、系統原理、基本要求、接線方式、低壓配電柜、配電線路至少6個實訓任務；工具使用包括驗電筆、電工刀、鉗子類、螺絲刀、活絡扳手、沖擊鉆、安全帶、噴燈至少8個實訓任務；導線連接包括常用導線、導線選用、導線連接至少3個實訓任務；人工急救包括實訓目的、單位操作、雙人操作、口對口準備、口對口方法、胸外壓準備、胸外壓方法至少7個實訓任務；照明線路1包括實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線、通電測試至少7個實訓任務；照明線路2包括實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線、通電測試至少7個實訓任務；照明線路3包括實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線、通電測試至少7個實訓任務，例如照明線路3中電路連接仿真訓練點擊原理圖按鈕，原理圖可隱藏，再次點擊原理圖出現，參考操作提示在實物圖中找到相應的節點，用鼠標在兩點上點擊即可將實物圖中的線接上。
其中電力拖動包括三相異步機單向轉動控制、三相異步機正反轉控制、三相異步機兩地控制至少3個實訓模塊，根據不同內容的教學大綱要求，三相異步機單向轉動控制包括實訓目的、電路原理、實訓器件、器件布局、電路連接、通電運行至少6個實訓任務；三相異步機正反轉控制包括實訓目的、實訓電路、電路原理、實訓器件、器件檢查、器件布局、電路連接、線路檢查、通電運行、故障排除至少10個實訓任務；三相異步機兩地控制包括實訓目的、實訓器件、電路原理、器件布局、電路連接、通電運行至少6個實訓任務，例如電路連接，參考操作說明，原理圖中閃爍的線條即為當前應連接的電路。用鼠標點擊連接此線的兩觸點中的一個觸點,然后拖動鼠標,找到另一個觸點并點擊,若正確將出現連接線,不正確此線消失。只有當該線連接正確后,才能進行下一條線的接線操作(連線兩端的標號是器件的端點編號)。如果接線中出現困難,可點擊"答案"按鈕,點擊后將出現已完成的接線圖,可參考該圖完成所進行的操作,再次點擊"答案按鈕,答案將消失。
其中電子技術包括延時電路、穩壓電源電路、整流濾波電路、單管放大電路、可控硅調光電路至少5個實訓模塊，根據不同內容的教學大綱要求，延時電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試至少5個實訓任務；穩壓電源電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試至少5個實訓任務；整流濾波電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試至少5個實訓任務；單管放大電路包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、通電測試、故障檢查至少7個實訓任務；可控硅調光電路包括實訓目的、實訓電路、電路原理、實訓器件、線路檢查、器件布局、通電測試、故障檢查至少7個實訓任務，例如，故障檢查仿真訓練點擊原理圖按鈕，原理圖可隱藏，再次點擊原理圖出現，參考操作提示接通電源，調節滑動變阻器，發現燈泡亮度不變，分析故障可能發生的原因，并回答問題（選擇題形式）。
電工初級實訓包括電力拖動、電子技術等至少2個實訓單元。
其中電力拖動包括手動順序控制與測量、能耗制動控制與測量、星-三角啟動控制與測量、四限位行程控制與測量、自動順序控制與測量、單向轉動控制與測量、雙限位控制與測量、兩地控制與測量、三相五線供電系統、照明電路及單相電動機的控制至少10個實訓模塊，根據不同內容的教學大綱要求，手動順序控制與測量包括實訓目的、電路原理、實訓器件、器件布局、電路連接、通電運行至少6個實訓任務；能耗制動控制與測量包括實訓目的、實訓電路、電路原理、實訓器件、器件檢查、器件布局、電路連接、線路檢查、通電運行、故障排除至少10個實訓任務；星-三角啟動控制與測量包括實訓目的、實訓電路、電路原理、實訓器件、器件檢查、器件布局、電路連接、線路檢查、通電運行、故障排除至少10個實訓任務；四限位行程控制與測量包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、電路連接、通電運行至少7個實訓任務；自動順序控制與測量包括實訓目的、實訓器件、電路原理、實訓電路、器件布局、電路連接、通電運行至少7個實訓任務；單向轉動控制與測量包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、電路連接、通電運行至少7個實訓任務；雙限位控制與測量包括實訓目的、實訓電路、電路原理、實訓器件、器件檢查、器件布局、電路連接、線路檢查、通電運行、故障排除至少10個實訓任務；兩地控制與測量包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、電路連接、通電運行至少7個實訓任務；三相五線供電系統包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、電路連接、通電運行至少7個實訓任務；照明電路及單相電動機的控制包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、電路連接、通電運行至少7個實訓任務，例如通電運行仿真實訓，參考操作提示步驟合上電源開關，按動按鈕，運行此操作并觀察其運行過程。
其中電子技術包括二極管整流電路、串聯型穩壓電源電路、延時開關電路至少3個實訓模塊，根據不同內容的教學大綱要求，二極管整流電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試至少5個實訓任務；串聯型穩壓電源電路包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、通電測試、故障檢查至少7個實訓任務；延時開關電路包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、通電測試、故障檢查、數據測試至少8個實訓任務，例如，數據測試仿真實訓，點擊原理圖按鈕，原理圖可隱藏，再次點擊原理圖出現，參考操作提示與操作步驟在仿真實物圖中點擊電位器，可出現電位器調節旋鈕，并觀察現象。
電工中級實訓包括電力拖動、電子技術、電氣測量、PLC控制等至少4個實訓單元。
其中電力拖動包括正反轉能耗制動與無功計量、雙速電動機控制、Y/△啟動及順序控制、三速電動機控制、直流電動機正反轉、調速與制動控制、直流電動機反接制動控制、點動功能正反轉控制、多臺電動機聯動控制、電動機控制與功計量、順序啟動控制至少10個實訓模塊，根據不同內容的教學大綱要求，正反轉能耗制動與無功計量包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；雙速電動機控制包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；Y/△啟動及順序控制包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；三速電動機控制包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；直流電動機正反轉包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；調速與制動控制包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；直流電動機反接制動控制包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；點動功能正反轉控制包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；多臺電動機聯動控制包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；電動機控制與功計量包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務；順序啟動控制包括實訓目的、實訓電路、電路原理、實訓器件、電路連接、實驗仿真至少6個實訓任務，例如電路連接，參考操作說明，原理圖中閃爍的線條即為當前應連接的電路。用鼠標點擊連接此線的兩觸點中的一個觸點,然后拖動鼠標,找到另一個觸點并點擊,若正確將出現連接線,不正確此線消失。只有當該線連接正確后,才能進行下一條線的接線操作(連線兩端的標號是器件的端點編號)。如果接線中出現困難,可點擊"答案"按鈕,點擊后將出現已完成的接線圖,可參考該圖完成所進行的操作,再次點擊"答案按鈕,答案將消失。
其中電子技術包括電流負反饋電路、電壓負反饋電路、單相可控硅整流電路、差分放大可調穩壓電路、運算放大電路、與非門電路等至少6個實訓模塊，根據不同內容的教學大綱要求，電流負反饋電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試至少5個實訓任務；電壓負反饋電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試至少5個實訓任務；單相可控硅整流電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試至少5個實訓任務；差分放大可調穩壓電路包括實訓目的、實訓電路、電路原理、實訓器件、波形測量、輸出測量至少6個實訓任務；運算放大電路包括實訓目的、實訓電路A、實訓電路B、電路原理、實訓器件、通電測試A、通電測試B至少7個實訓任務；與非門電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試至少5個實訓任務，例如，通電測試實訓，點擊原理圖按鈕，原理圖可隱藏，再次點擊原理圖出現，參考操作提示與操作步驟在仿真實物圖觀察LED的變化。
其中電氣測量包括電感線圈參數的測量、三相負載的測量、變壓器組別測定與驗證等至少3個實訓模塊，根據不同內容的教學大綱要求，電感線圈參數的測量包括實訓目的、實訓器件、儀表種類、儀表面板、儀表使用、器材測量、實訓電路、電路連接、通電測試至少9個實訓任務；三相負載的測量包括實訓目的、工作原理、實訓器件、電路接線、三相對稱負載、三相不對稱負載至少6個實訓任務；變壓器組別測定與驗證包括實訓目的、向量圖、工作原理、變壓器同名端判別、同相繞組判別、同相繞組同名端判別、高壓繞組同名端判別、通電驗證至少8個實訓任務，例如，同相繞組判別實訓，參考操作提示和操作步驟判斷桐鄉繞組（選擇題形式）。
其中PLC控制包括PLC的工作原理、程序的執行過程、電動機的起�？刂�、電動機的正反控制、電動機循環正反轉控制、三速電動機控制等至少6個實訓單元。PLC的工作原理包括實訓目的、PLC結構、實訓電路至少3個實訓任務；程序的執行過程主要是執行過程的仿真實訓；電動機的起�？刂瓢▽嵱柲康�、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行至少7個實訓任務；電動機的正反控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行至少7個實訓任務；電動機循環正反轉控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行至少7個實訓任務；三速電動機控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行至少7個實訓任務，例如，通電運行仿真實訓中，參考操作步驟提示合上電源開關，按動按鈕，進行運行操作并觀察。
電工高級實訓包括電子技術、單片機、PLC控制等至少3個實訓單元。
其中電子技術包括運算放大器的應用電路、異步計數器的級聯、定時交流開關電路、脈沖式隔鎳電池充電電路、計數調光開關電路、多地單鍵控制開關電路、同步計數器電路至少7個實訓模塊，根據不同內容的教學大綱要求，運算放大器的應用電路包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、線路檢查、通電測試等至少7個實訓任務；異步計數器的級聯包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、線路檢查、通電測試、故障排除等至少7個實訓任務；定時交流開關電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試、故障排除等至少5個實訓任務；脈沖式隔鎳電池充電電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試等至少5個實訓任務；計數調光開關電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試等至少5個實訓任務；多地單鍵控制開關電路包括實訓目的、實訓電路、電路原理、實訓器件、通電測試等至少5個實訓任務；同步計數器電路實訓目的、實訓電路、電路原理、實訓器件、通電測試等至少5個實訓任務，例如，點擊原理圖按鈕，原理圖可隱藏，再次點擊原理圖出現，參考操作提示與操作步驟在仿真實物圖LED的變化。
單片機包括查找大小數、航標燈控制、計數報警器、數碼管顯示、循環燈點亮、霓虹燈控制、算術運算器、繼電器控制、倒計時音樂報警器、數據傳送至少7個實訓模塊，根據不同內容的教學大綱要求，查找大小數參考操作提示語步驟進行操作演示；航標燈控制包括實訓目的、實訓電路、電路原理、實訓器件、器件布局、線路檢查、通電測試、故障排除等至少8個實訓任務；計數報警器包括實訓目的、實訓電路、工作原理、實訓器件、器件布局、通電測試等至少6個實訓任務；數碼管顯示包括實訓目的、實訓電路、工作原理、實訓器件、器件布局、通電測試等至少6個實訓任務；循環燈點亮包括實訓目的、實訓電路、工作原理、實訓器件、器件布局、通電測試等至少6個實訓任務；霓虹燈控制包括實訓目的、實訓電路、工作原理、實訓器件、器件布局、線路檢查、通電測試、故障排除等至少8個實訓任務；算術運算器包括實訓目的、實訓電路、工作原理、實訓器件、器件布局、通電測試等至少6個實訓任務；繼電器控制包括實訓目的、實訓電路、工作原理、實訓器件、器件布局、線路檢查、通電測試等至少6個實訓任務；倒計時音樂報警器包括實訓目的、實訓電路、工作原理、實訓器件、器件布局、線路檢查、通電測試、故障排除等至少8個實訓任務；數據傳送包括實訓目的、工作原理、通電測試等至少3個實訓任務，例如電路原理實訓，依據操作提示步驟依進行仿真實訓操作。
PLC控制包括星/角起動控制、電動機的正反轉能耗制動控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置的控制、簡易機械手的控制至少6個實訓模塊，根據不同內容的教學大綱要求，星/角起動控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、設計實現、通電運行等至少8個實訓任務；電動機的正反轉能耗制動控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行等至少7個實訓任務；彩燈循環控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行等至少7個實訓任務；數碼管的點亮控制 大小球傳送裝置的控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行等至少7個實訓任務；簡易機械手的控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行等至少7個實訓任務，例如IO分配實訓，將鼠標移動I/O分配地址資源響應部分查看實物。
電工技師綜合實訓包括PLC控制、電子技術、電力拖動、變配電和電力保護等至少4個實訓單元。
其中PLC控制包括電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、工業刨床的控制、中央空調冷卻水泵的控制、小推車的控制、停車場車位控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作、手持編程器的操作、傳感器的使用、氣缸的使用、變頻運輸三維分選裝置、步進運輸坐標式四維分選裝置、單相調速運輸龍門式分選裝置、X62W 銑床、Z3050搖臂鉆床、CA6140型車床至少21個實訓模塊，根據不同內容的教學大綱要求，電鍍生產線的控制包括實訓目的、實訓器件、器件布局、IO分配、電路連接、通電運行等至少6個實訓任務；自動交通燈的控制包括實訓目的、實訓器件、器件布局、IO分配、電路連接、通電運行等至少6個實訓任務；皮帶運輸線的控制包括實訓目的、實訓器件、器件布局、IO分配、電路連接、通電運行等至少6個實訓任務；工業洗衣機的控制包括實訓目的、實訓器件、器件布局、IO分配、電路連接、通電運行等至少6個實訓任務；恒壓供水系統的控制包括實訓目的、實訓器件、器件布局、IO分配、電路連接、通電運行等至少6個實訓任務；工業刨床的控制包括實訓目的、狀態轉移圖、工作原理至少3個實訓任務；中央空調冷卻水泵的控制包括實訓目的、控制要求、電路原理、實訓器件、循環水系統的變頻調速至少5個實訓任務；小推車的控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行等至少7個實訓任務；停車場車位控制包括實訓目的、實訓器件、器件布局、IO分配、T型圖、電路連接、通電運行等至少7個實訓任務；變頻器的PU操作包括初始化、設定與運行、簡單參數接線、多參數設定、點動參數運行等至少5個實訓任務；變頻器的EXT操作包括連續接線、連續運行、點動接線、點動運行至少4個實訓任務；變頻器的組合操作包括組合1接線、組合1操作、組合2接線、組合2操作、多段接線、多段運行至少6個實訓任務；手持編程器的操作包括工作方式選擇、程序清零、程序?qū)懭�、程序讀出、程序修改、程序插入、程序刪除至少7個實訓任務；傳感器的使用包括直通式傳感器、磁傳感器、顏色傳感器至少3個實訓任務；氣缸的使用包括無桿氣缸、單向閥至少2個實訓任務；、變頻運輸三維分選裝置包括實訓器件、三維分選至少2個實訓任務；步進運輸坐標式四維分選裝置包括實訓器件、四維分選至少2個實訓任務；單相調速運輸龍門式分選裝置證書實訓器件、龍門式分選、程序刪除至少3個實訓任務；X62W 銑床包括實訓目的、機床簡介、工作原理、電氣位置、程序設計、電路連接至少6個實訓任務；Z3050搖臂鉆床包括實訓目的、機床簡介、工作原理、電氣位置、IO分配、電路連接、通電運行至少7個實訓任務；CA6140型車床包括實訓目的、機床簡介、工作原理、電氣位置、IO分配、控制要求、電路連接、通電運行至少7個實訓任務，例如，電氣位置，鼠標指到原理圖中器件符號時，下方將顯示器件實物圖及器件位置。
其中電子技術包括整流電源電路、光敏傳感器檢測電路、溫度傳感器電路、信號比較輸出報警檢測電路至少4個實訓模塊，根據不同內容的教學大綱要求，整流電源電路包括實訓目的、實訓器材、實訓電路、電路原理、線路檢查、通電測試、故障排除至少7個實訓任務；光敏傳感器檢測電路包括實訓目的、實訓電路、電路原理、實訓器件、性能檢測、通電測試至少6個實訓任務；溫度傳感器電路包括實訓目的、實訓電路、電路原理、實訓器件、性能檢測、線路檢查、通電測試、故障排除至少8個實訓任務；信號比較輸出報警檢測電路包括實訓目的、實訓電路、電路原理、實訓器件、線路檢查、通電測試至少6個實訓任務，例如通電測試實訓仿真，參考操作提示和步驟分別觀LED等的變化。
其中電力拖動包括車床電氣控制系統、鉆床電氣控制系統至少2個實訓模塊，根據不同內容的教學大綱要求，車床電氣控制系統包括實訓目的、實訓設備、工作原理、電氣系統安裝、車床接線、車床仿真、故障排除至少7個實訓任務；鉆床電氣控制系統包括實訓目的、實訓設備、工作原理、電氣系統安裝、鉆床仿真等至少5個實訓任務，例如，工作原理，動畫形式分別展示電路組成及電源引入、搖臂升降控制、主軸控制、主軸箱和立柱控制過程的工作原理。
其中變配電和電力保護包括ZB50使用、10KV小電流接地系統的漏電選線保護、10KV線路微機保護單元性能測試1、10KV線路微機保護單元性能測試2、04KV低壓線路微機保護單元性能測試、電動機低電壓保護、電動機負序過電流保護、電動機過負荷保護、變壓器帶載自動調壓運行、泄漏電流試驗、直流耐壓試驗、交流耐壓試驗、變壓器微機保護單元測試等至少13個實訓模塊，根據不同內容的教學大綱要求，ZB50使用是在仿真實物中打開電源點擊下一步按鈕，按向上、下鍵查看項目等一次進行仿真訓練；10KV小電流接地系統的漏電選線保護包括實訓目的、實訓器件、工作原理、電路接線、參數設定等至少5個實訓任務；10KV線路微機保護單元性能測試1包括實訓目的、實訓器件、典型電路、工作原理、電路接線、參數設定1、參數設定2等至少7個實訓任務；10KV線路微機保護單元性能測試2包括實訓目的、實訓器件、典型電路、工作原理、電路接線、參數設定3、參數設定4等至少7個實訓任務；04KV低壓線路微機保護單元性能測試包括實訓目的、實訓器件、典型電路、電路接線、參數設定等至少5個實訓任務；電動機低電壓保護包括實訓目的、實訓器件、工作原理、電路接線、參數設定等至少5個實訓任務；電動機負序過電流保護包括實訓目的、實訓器件、典型電路、工作原理、電路接線、參數設定等至少6個實訓任務；電動機過負荷保護包括實訓目的、實訓器件、典型電路、工作原理、電路接線、參數設定等至少6個實訓任務；變壓器帶載自動調壓運行包括實訓目的、實訓器件、接線演示、組成框圖、參數設定等至少5個實訓任務；泄漏電流試驗包括實訓目的、實訓器件、電路接線、電路測試等至少5個實訓任務；直流耐壓試驗包括實訓目的、實訓器件、電路接線、電路測試等至少5個實訓任務；交流耐壓試驗包括實訓目的、實訓器件、電路接線、電路測試等至少5個實訓任務；變壓器微機保護單元測試包括實訓目的、實訓器件、典型電路1、典型電路2、工作原理1、工作原理2、電路連接、電路測試等至少8個實訓任務，例如，原理圖中閃爍的線條即為當前應連接的電路。用用鼠標點擊連接此線的兩觸點中的一個觸點然后拖動鼠標,找到另一個觸點并點擊,若正確將出現連接線,不正確此線消失。只有當該線連接正確后一才能進行下十條線的接線操作。如果接線中出現困難可點擊"答案"按鈕，點擊后將現已完成的接線圖，可參考改圖完成你所進行的操作,再次點擊"答案"按鈕，答案將消失。請按照原理圖中給出的提示在實物圖中接線。點擊說明按鈕,可以查看操作說明,再次點擊答案。關閉操作說明。點擊答案按鈕可以查看已完成的電路,再次點擊關閉已完成的電路。
附5：電機與變壓器仿真教學軟件
一、產品概述
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。
二、實訓項目
包括功率電機、控制電機、信號電機和變壓器 4 個實訓單元。
功率電機
包括電單相異步電動機、三相異步電動機、直線電機、直流電動機、交直流兩用電動機 5 個實訓項目。
控制電機
包括步進電機、伺服電機、直流無刷電機、開關磁阻電機 4 個實訓項目。
信號電機
信號電機包括測速發電機、自整角機、旋轉變壓器 3 個實訓項目。
變壓器
單相變壓器、三相變壓器、電流互感器、電壓互感器、自耦變壓器、電焊變壓器 6 個實訓項目。
三、適用范圍
軟件主要用于高職高專機電一體化技術、電氣自動化技術、機電設備維修與管理、電氣自動化技術，也可用于中等職業學校機電技術應用、機電設備安裝與維修、電機電器制造與維修等專業。本產品既有助于相關專業教師的教學，又可以網絡運行，滿足學生自主學習的要求。
附件6：機床電氣線路仿真教學軟件
一、軟件要求：
軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。
本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。
二、技術參數：
包含五大實訓項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。
CA6140車床
實訓內容：車床認知、電路原理、車床壁龕主電線路連接、車床壁龕控制電路連接、車床壁龕外部接線、教學資源。
1、車床認知包括兩部分：車床認知和車床工作
車床認知：展示車床主要組成部分。包括主軸箱、掛輪架、進給箱、刀架、轉盤、縱板箱、縱溜板、橫溜板、尾架、絲杠、光杠、操作手柄。
車床工作：通過點擊仿真車床按鈕來操作車床運行，了解CA6140車床運作原理流程。
2、電路原理：電路圖包括電源保護、電源開關、主軸電動機、短路保護、冷卻泵電動機、刀架快速移動電動機、控制電源變壓及保護、斷電保護、主軸電動機控制、刀架快速移動、冷卻泵控制、信號燈、照明燈。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
3、車床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
4、車床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5、車床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6、教學資源：CA6140型車床電氣控制線路的安裝與調試的文字教學資源。
Z37鉆床
實訓內容：鉆床認知、電路原理、鉆床壁龕主電線路連接、鉆床壁龕控制電路連接、鉆床壁龕外部接線、教學資源。
7、鉆床認知包括兩部分：鉆床認知和鉆床工作
鉆床認知：展示鉆床主要組成部分。包括立內柱、外立柱、底座、搖臂升降絲杠、搖臂、主軸、主軸箱、工作臺。
鉆床工作：通過點擊仿真車鉆按鈕來操作鉆床運行，了解Z37鉆床運作原理流程。
8、電路原理：電路圖包括電源開關、冷卻泵電動機、主軸電動機、搖臂升降電動機、立柱松緊電動機、抵押照明、零壓保護、主軸電動機控制、搖臂升降控制、立柱松緊控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
9、鉆床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
10、鉆床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
11、鉆床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。
12、教學資源：Z37型車床電氣控制線路的安裝與調試的文字教學資源。
M7130磨床
實訓內容：磨床認知、電路原理、磨床壁龕主電線路連接、磨床壁龕控制電路連接、磨床壁龕外部接線、教學資源。
13、磨床認知包括兩部分：磨床認知和磨床工作
磨床認知：展示磨床主要組成部分。包括立柱、照明燈及開關、工作臺、滑座、砂輪架、電磁吸盤。
磨床工作：通過點擊仿真磨床按鈕來操作鉆床運行，了解M7310磨床運作原理流程。
14、電路原理：電路圖包括電源開關及保護、砂輪電動機、冷卻泵電動機、液壓泵電動機、控制電路保護、砂輪控制、液壓泵控制、整流變壓器、整流器、電磁吸盤、照明。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
15、磨床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
16、磨床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
17、磨床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：M7130型磨床電氣控制線路的安裝與調試的文字教學資源。
X62W銑床
18、實訓內容：銑床認知、電路原理、銑床壁龕主電線路連接、銑床壁龕控制電路連接、銑床壁龕外部接線、教學資源。
19、銑床認知包括兩部分：銑床認知和銑床工作
銑床認知：展示銑床主要組成部分，包括懸梁、床身、軸速旋鈕、刀桿、刀桿掛腳、主軸、工作臺、回轉盤、橫溜板、升降臺、底座。
銑床工作：通過點擊仿真銑床按鈕來操作銑床運行，了解X62W銑床運作原理流程。
20、電路原理：電路圖包括電源開關及保護、主軸電動機、冷卻泵電動機、進給電動機、整流變壓器、整流器、主軸制動、工作臺快速移動、控制照明變壓器、照明、主軸控制、快速進給控制、工作臺進給控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
21、銑床左壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
22、銑床左壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
23、銑床右壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
24、銑床右壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
25、銑床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：X62W型磨床電氣控制線路的安裝與調試的文字教學資源。
