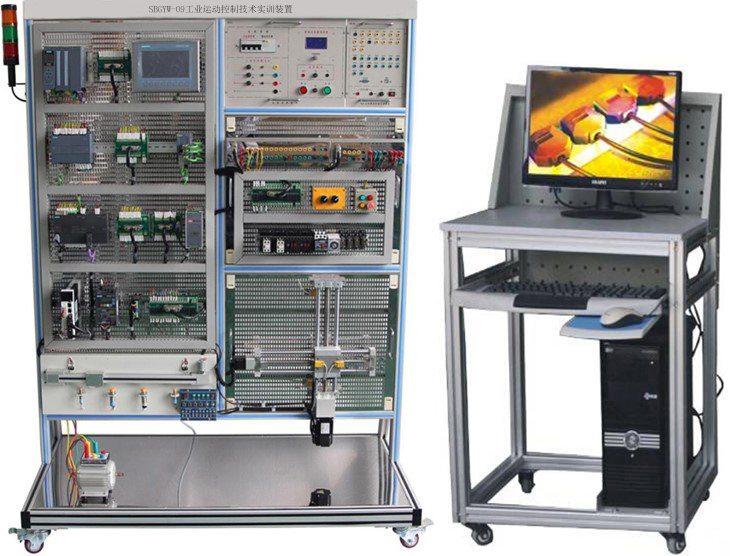

SBGYW-09工業運動控制技術實訓裝置

一、產品描述

1、工業運動控制技術實訓裝置包括信息采集系統、云數據傳輸與處理、基于物聯網和互聯網融合的個性化生產等。合集運動控制、伺服控制、傳感器應用、工控組態等技術于一體，滿足工業機器人技術、機電一體化技術、電氣自動化技術等專業教學所需。

2、工業技術實訓裝置采用通用型寬展口，所有主機的I/O口都可通過擴展口引出，可以用于插接式訓練，也可進行線接式實操訓練；還設有兩塊可拆卸的網孔板可對不同層次的學生進行考核。

3、在主機選型方面由小型運動控制系統到中型運動控制系統再到大型運動控制系統，全面覆蓋了常用運動控制系統類型，主機可以通過并口連接到實訓區進行實訓，可從基礎小型運動控制系統開始學起，再到中型運動控制系統,最后到大型運動控制系統，由簡到繁的學習理念讓學生容易接受，學習起來更加得心應手。

3. 采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、通信模塊等，配套HMI工控組態監控軟件，實現仿真化、信息化實訓教學。

4. 項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。

5. 仿真實訓教學：通過虛擬環境實時顯示運動控制系統運行狀態，模擬工業現場控制，可以進行編程訓練、程序編寫測試等功能。

6. 模塊化網絡系統：網絡結構主要由大、中、小型運動控制系統構成，根據工業中運動控制系統應用歷程構建了一個工業網絡，網絡通訊涉及PROFINET通訊、以太網通等多層網絡通訊。

二、技術性能

1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2. 工作環境：溫度-10℃～+40℃ 相對濕度≤85%(25℃) 海拔≤4000m

3. 裝置容量：≤0.5kVA

4. 重量：≤120kg

5. 外形尺寸：≤1780mm×730mm×1460mm

6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、基本配置及功能

工業運動控制技術實訓裝置由大型運動控制單元、中型運動控制單元、小型運動控制單元、變頻調速單元、小車運動控制單元、實訓組件、電工基礎實訓單元二維絲桿控制單元、觸摸屏單元、以太網交換機、交流電機等組成。

1、大型運動控制單元

主要由主機CPU1511-1PN，具有顯示功能；工作存儲器可存儲 150 KB 代碼和 1 MB 數據；位指令執行時間 60 ns；4 級防護機制，工藝功能：運動控制，閉環控制，計數與測量；跟蹤功能；PROFINET IO 控制器，支持 RT/IRT，性能升級 PROFINET V2.3，雙端口，智能設備，支持 MRP、MRPD，傳輸協議 TCP/IP，安全開放式用戶通信，S7 通信，Web 服務器，DNS 客戶端，OPC UA 服務器數據訪問，恒定總線循環時間，路由功能。安裝導軌 ≥160 mm。

2、中型運動控制單元

主要由主機CPU1215C和信號轉接板組成。主機1215C,125 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；CB1241信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信；16 DI/DO擴展模塊。

3、小型運動控制單元

主要由主機CPU SR40 AC/DC/RLY；尺寸：125 x 100 x 81；功耗：23 W、可用電流（EM 總線）：最大 740 mA （5 V DC）－可用電流（24 V DC）：最大 300 mA（傳感器電源）；數字輸入電流消耗（24 V DC）：所用的每點輸入 4 mA；用戶儲存器：24 KB 程序存儲器/16 KB 數據存儲器/10 KB 保持性存儲器；板載數字： I/O 24 點輸入/16 點數出；過程映像：大小256 位輸入 (I)/256 位輸出 (Q)；模擬映像：56個字的輸入(AI)/56個字的輸出(AQ)；位存儲器（M）： 256 位；臨時（局部）存儲：主程序中 64 字節，每個子程序和中斷程序中 64 字節；I/O 模塊擴展：最多 6 個擴展模塊；信號板擴展：最多1個信號板；高速計數器：共 4 個；單相 4 個，200 kHz；正交相位2個，100 kHz；脈沖輸出3 路，100 kHz；脈沖捕捉輸入14個；循環中斷共 2 個，分辨率為 1 ms沿中斷：4個上升沿和4個下降沿。

4、觸摸屏單元

觸摸屏單元采用可調光的7英寸寬屏TFT顯示屏，64000種顏色。1個以太網接口 (TCP/IP, PROFINET) 或1個RS485/422 接口（MPI, PROFIBUS DP；1個USB接口；帶觸摸屏功能和8個觸覺功能鍵。用于大型運動控制主機以太網通訊，控制和顯示各單元的運行狀態。

5、以太網交換機

以太網交換機采用非網管型工業以太網 10/100MBIT/S交換機，自帶8個雙絞線端口，RJ45 接口；用于構建小型星形和總線形拓?fù)浣Y(jié)構；自帶LED診斷顯示，供電電源DC 24V 。

6、變頻調速單元

變頻調速單元采用V20變頻器，三相220V供電，輸出功率0.37KW。集成RS-485通訊接口，提供BOP操作面板；具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流控制、直流轉矩控制；集成4路數字量輸入，1路模擬量輸入；具備過電壓、欠電壓保護，變頻器、電機過熱保護，短路保護等。

7、小車運動控制單元

主要由運動小車（直流電機）、同步帶輪傳動機構、直流電機、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、運動控制器編程，實現運動距離測量、傳動控制、定向控制、點動控制等，能實現小車的定位。該系統外觀精美，體積緊湊，重量輕。

8、實訓組件

實訓組件主要由電源掛箱、實訓掛箱組成，掛箱區域采用開放式結構可根據需求增加不同掛箱。電源掛箱提供AC380V、AC220V、DC24V電源，為實訓掛箱和電機實訓單元提供動力源；設有啟動停止按鈕，各相電源工作指示，具有過流、過壓、短路等保護。

9、二維絲桿控制單元

二維絲桿控制單元主要由伺服驅動和步進驅動組成。伺服電機用于控制Y軸絲桿，采用交流伺服驅動，工作電壓AC220V，輸出功率200W。采用數字信號處理器（DSP）作為控制核心，智能功率模塊（IPM）內部集成了驅動電路,同時具有過電壓、過電流、過熱、欠壓等故障檢測保護電路，具有較強的溫度、濕度、振動等環境適應能力和很強的抗干擾的能力；支持位置、速度和力矩三種方式對伺服馬達進行控制。步進電機用于控制X軸絲桿，采用57步進驅動器，工作電壓DC24V，輸出功率35W；內部集成控制電路和功率電路，具有自檢線圈和短路保護等功能。

10、電工基礎實訓單元

電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。

11、三相交流電機

交流額定電壓380V/△接法，轉速1400轉/min，功率180W，頻率50HZ，絕緣等級E級。

12、交換機：8口工業交換機。

13、實訓平臺：規格≥1200mm×600mm×1700mm，40×40國標鋁型材框架，中間安裝有≥1.5mm厚鋼質網孔板用于安裝器件。

14、計算機一臺

（1）用于安裝編程軟件、組態軟件、仿真軟件、管理軟件等軟件，主要完成時設備的編程及對整個設備運行情況的總體監控。

（2）硬件配置：CPU：不低于六核十二線程，主頻不低于2.9GHz

內存：≥8G

硬盤：≥1TB

顯卡：≥2G獨立顯卡

接口：需要包含至少一個Rs232串口，不少于一個空閑PCI插槽

顯示器：≥21.5寸液晶顯示器

操作系統：正版操作系統

（3）軟件及電纜：提供編程軟件、組態軟件各-套，用于設備的編程和監控；提供一根通訊電纜，用于上載、下載運動控制器程序。

15、云智能實驗室安全管理系統

本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。

(1) 電壓、電流等模擬量數據顯示

(2) 輸入開關監控，輸出開關等數字量控制。

(3) 遠程控制啟停狀態，給定輸出電壓值的。

(4) 顯示輸入輸出電壓值的歷史數據

(5) 可按照日期、日間進行查詢歷史數進行查詢。

(6) 報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。

(7) 通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。

(8) 數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。

16、工業自動化控制實訓系統

通過本系統軟件了解組成智能制造生產線的電氣、氣動、PLC等元件的工作原理并對機電系統的設計、分析進行虛擬仿真。通過選擇元件利用符合繪制二維回路圖或利用三維模型在系統內實現智能制造的動作而進行虛擬仿真。本系統不僅實現工廠的三維仿真使虛擬現實仿真更加逼真，而且把通過仿真驗證的控制邏輯單元可用作監視及控制模塊，使能夠?qū)崿F(xiàn)并行工程及軟件、硬件的并行設計。

仿真基本模塊包括：

1．反饋控制和順序控制系統

2．指示燈的與門(AND)控制

3．物品傳送裝置

4．單向氣缸控制

5．雙缸聯動控制

6．帶式輸送裝置系統

7．滾筒式輸送裝置系統

8．指示燈順序閃爍回路

9．自動控制標記打印操作控制

10．電梯控制

11．氣壓控制移動裝置

12．工業機器人控制

13．帶式傳送帶實習裝置

14．氣壓傳動流水線實驗裝置

17、教學課件

運動控制系統的設計：該系統具有產品的搬運、檢測和傳輸分揀功能，整個系統由送料單元、機械手搬運單元、步進電機多點定位輸送單元和傳送帶輸送分揀單元等組成。具體的項目設計要求如下：

（1）要求使用通過觸摸屏與控制臺按鈕操作，控制生產線的自動運行。生產線通電以后，系統自行檢測初始狀態是否滿足運行條件，如不滿足則自行復位或手動調整，若滿足則觸摸屏顯示準備就緒；

（2）在準備就緒的情況下，按下啟動按鈕，生產線開始按順序運行，供料單元開始工作，電機驅動轉盤將工件送到物料臺上；電機運行10秒后，若物料臺光電開關沒有檢測到物料，說明已沒有物料，開始報警；若檢測到物料，則一號搬運機械手開始動作；

（3）物料臺有料，一號機械手臂伸出并下降夾取工件，夾取到工件后機械手上升縮回并旋轉到右側限位；然后機械手伸出下降將工件放到步進電機輸送單元的供料臺上，一號搬運機械手恢復到初始狀態，等待下一次運行；

（4）當步進電機輸送單元傳感器檢測到供料臺工件后，步進電機前往高度檢測單元進行檢測；到達后通過超聲波傳感器進行高度檢測，檢測完畢后；步進電機運行到二號搬運機械手位置；

(5）到達二號搬運機械手位置后；二號搬運機械手伸出、爪夾取工件，機架臺上升，旋轉到右限位，伸出手臂，機架臺下降，手爪放松，將工件放到傳送帶上，同時二號搬運機械手復位；

（6）當傳送帶單元傳感器檢測到工件時，傳送帶開始工作，根據工件的顏色、材料進行分揀；分揀結束后，供料臺回到供料位置，等待下一次運行。

四、實訓項目要求

（一）運動控制的基本技能實訓

MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以下任何實驗進行動態跟蹤教學實驗針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

1. PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）

（二）虛擬控制應用實訓

1. 數碼顯示控制

2. 搶答器控制

3. 天塔之光控制

4. 音樂噴泉控制
