智能可視對講系統實訓裝置

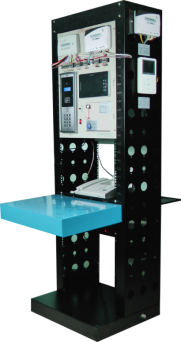

參考圖片
配置清單及技術描述：
1、19英寸開放式機架1套：
（1）全鋼結構，19英寸，38U，長600mm，寬500mm，高1800mm。
（2）兩側立柱分別設計有3列16排48個φ6.5安裝孔，3列8排24個φ25穿線孔，3列8排24個φ50穿線孔。
（3）頂帽設計有3列5排15個φ6.5安裝孔，3列3排9個φ25穿線孔，3列2排6個φ50穿線孔。
（4）底座設計有4個φ50穿線孔。
（5）正面安裝有操作臺,長560mm，寬400mm,高90mm。
（6）背面安裝有19英寸1U零件工具盒，長580mm，寬200mm，適合放置零件和器材。
（7）配置有19英寸1U，6位，250V，10A，2500W專用PDU電源插座1個。
2、電工壓接實訓裝置1套：
（1）在實訓裝置的背面安裝有電工壓接實訓裝置1套。全鋼噴塑機箱，19英寸，7U，長480mm,寬35mm,高310mm。
（2）實訓裝置工作電壓≤12V直流電壓，操作安全。
（3）實訓裝置面板上部設計有3組2行8排共計48個指示燈，每排上下兩個為1組，共計有24組上下對應的指示燈，每組指示燈持續循環閃爍。
（4）實訓裝置面板中部設計有上下兩排接線端子，每排有2個8位接線端子和2個4位接線端子，兩排上下兩個對應為1組，共計有24組上下對應的接線端子。
（5）共計有4種不同類型的接線端子，可以進行各種規格冷壓頭的壓接和安裝實訓，包括帶絕緣護套和不帶絕緣護套的冷壓頭。
（6）每組接線端子對應1組指示燈，能夠直觀和持續顯示24根跳線（兩端帶接頭的電線）的電氣連接情況，也能顯示每根跳線的跨接、反接、短路等各種常見故障。
（7）具有常用電工電線電纜冷壓接技術認知、演示和基本技能實訓功能，同時安裝和顯示24根跳線。
3、網絡線制作與測量實驗裝置1套：
（1） 在實訓裝置的背面安裝有網絡線制作與測量實驗裝置1套。全鋼噴塑機箱，19英寸，7U，長480mm,寬35mm,高310mm。
（2）實訓裝置工作電壓≤12V直流電壓，操作安全。
（3）實訓裝置面板上部設計有4組2行9排共計72個指示燈，共計有36組上下對應的指示燈，每組指示燈持續循環閃爍。
（4）實訓裝置面板中部設計有4排2行共計8個RJ45屏蔽網絡插口，每排上下兩個為1組，用于網絡跳線的插接。
（5）每組RJ45屏蔽網絡插口對應1組指示燈，能夠直觀和持續顯示每根網絡跳線的電氣連接情況和屏蔽情況，也能顯示每根線芯的跨接、反接、短路、斷路等各種常見故障。
（6）具有常用網絡跳線技術認知、演示和基本技能實訓功能，同時安裝和顯示4根跳線。
4、可視對講實訓裝置1套：
（1）19英寸，14U，標準機架式安裝，內置仿真防盜門,可多臺設備聯網。
（2）設備操作面板工作電壓為≤15V直流電壓，操作安全。
（3）配置彩色可視對講室外主機1臺，內置非接觸ID卡門禁模塊，配置門禁卡，具有可視對講、密碼開鎖、訪客留言等功能。
（4）配置可視對講室內分機1臺，超薄免提式，7寸彩色顯示系統，具備可視對講、監視、呼叫管理中心機、收聽留言等功能。
（5）配置單元分控器1臺，可實現單元之間、單元與管理中心機之間聯網。
（6）配置層間適配器1臺，可支持連接4臺室內分機，具有系統解碼、線路保護、視頻分配、信號隔離等作用。
（7）配置電控鎖1套，結構簡單，低電流，關門上鎖無噪音、無振動。
（8）配置開門按鈕1個，Ф8無鎖按鈕，紅色指示燈，用于打開電控鎖。
（9）設備接線端子方便更換，可實現端接操作實訓5000次以上。
（10）具有可視對講系統終端設備的安裝實訓功能。
（11）具有可視對講系統設備布線連接及調試實訓功能。
5、管理中心機1臺：
（1）長250mm，寬260mm，高85mm，配套15V，3A直流電源。
（2）彩色顯示系統，顯示內容豐富。
（3）內置彩色攝像頭，可實現與住戶可視對講。
（4）內置多種呼叫鈴音，通話音量和鈴聲音量可自由調節。
（5）可外接攝像機和顯示屏幕。
（6）具有免提對講、重撥功能。
（7）具有住戶呼叫、門口機呼叫、住戶報警、呼叫住戶、遠程開鎖、數據記錄查詢等功能。
6、室內機2臺：
（1）4寸白色，超薄免提式，彩色顯示系統，配套安裝掛板。
（2）具備可視對講、監視、呼叫管理中心機、收聽留言等功能。
7、層間適配器2臺：
（1）長173mm，寬123mm，高30mm，可支持連接4臺室內分機。
（2）具有系統解碼、線路保護、視頻分配、信號隔離等作用。
產品特點：
1、實訓裝置安裝了全套可視對講系統，通電后就能正常工作，特別適合認知與技術原理演示。
2、精選了可視對講的關鍵技術，并把這些技術與工程實際應用結合在實訓教學中，進行可視對講系統的技術原理學習和工程實踐操作實訓。
3、不僅有硬件設備的安裝與端接實訓，也有系統的設置和調試實訓。
4、搭建了完整的樓宇可視對講系統，對真實的工程環境進行真實模擬，使學生全面掌握工程施工技術。
5、實訓裝置具有工程實際應用安裝和調試功能，可以把外掛的層間分配器和室內機拆下，安裝到附近的房間實際使用；也可以把管理中心機移到辦公室實際應用。
6、增加了網絡線制作與測量實訓裝置，能進行網絡布線基本技能實訓。
7、特別增加了電工壓接實訓裝置，能進行電工壓接基本技能實訓。
8、開放式機架結構，落地安裝，立式操作，穩定實用，節約空間。
產品主要實訓項目：
實訓一：智能可視對講系統設備的認知實訓
實訓二：網絡跳線制作及測試的基本技能實訓
實訓三：電工壓接線操作的基本技能實訓
實訓四：二層的層間適配器和201室內機安裝實訓
實訓五：三層的層間適配器和301室內機安裝實訓
實訓六：管理中心機安裝實訓
實訓七：室外刷卡開門操作實訓
實訓八：室外密碼開門操作實訓
實訓九：室內按鈕開門操作實訓
實訓十：可視對講操作實訓
實訓十一：訪客留言操作實訓
實訓十二：室內機監控室外操作實訓
實訓十三：室內機呼叫管理中心機操作實訓
實訓十四：管理中心機呼叫室內機操作實訓
實訓十五：添加門禁卡操作實訓
實訓十六：刪除門禁卡操作實訓
