電機檢修工技能實訓設備,電機檢修實訓裝置

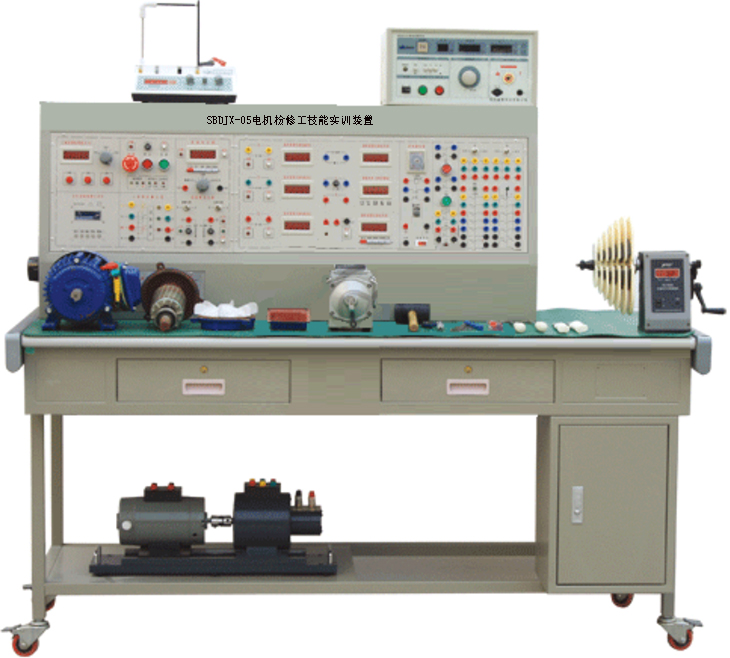

SBDJX-05電機檢修工技能實訓裝置

電機檢修工技能實訓裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《常用電機檢修工》（中級）為國家職業資格培訓教程，為推動常用電機檢修工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機檢修前準備、定子繞組檢修、鐵心與轉子檢修、直流電機修理、電機組裝、修試、試驗等方面的知識和技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還適用于技工學校、職教中心、職業資格鑒定站(所)進行技能實訓與技能鑒定的考核。

一、電機檢修工技能實訓裝置特點

電機檢修工技能實訓裝置采用控制屏結構，測量儀表及電氣線路元器件固定在相應功能塊面板上

實訓項目分類明確，具體到電機檢修過程中的每個步驟，使學生能夠真正掌握電機檢修專業技能

實訓裝置按照模塊化的方式進行技能訓練和理論知識的深化

電機檢修工技能實訓裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備

二、技術性能

輸入電源：三相四線（或三相五線）～380V±10% 50Hz

工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：≤3kVA

重量：100kg

外形尺寸：1618mm ×675mm ×1320mm

三、電機檢修工技能實訓裝置的配備

（一）電源控制屏控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板

（二）實訓桌實訓桌為鐵制結構，桌面上附有一塊防靜電的絕緣橡膠墊保護操作臺

（三）JX01主控功能板

三相四線電源輸入，經漏電保護器和總開關,由接觸器通過起、停按鈕進行操作，并設有急�？刂瓢粹o。

控制屏上有數字式交流電壓表一只，通過波段開關切換可以觀測三相電網線電壓。

定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生技能實訓的考核提供一個統一的評定標準。

三相可調交流電源，通過3kVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V/5A

直流電源部分

220V/0.5A直流電源一組，帶有短路保護功能；

0～260V可調直流高壓電源一組，帶有過壓保護及短路保護功能。

（四）JX02儀表功能板

提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能。

直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。

提供直流數字電壓表一只：測量范圍0～1000V，分2V、20V、200V、1000V四檔，直鍵開關切換，三位半數顯，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示及切斷總電源等功能，能夠直接測量直流電樞電源電壓及外測電壓。

智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質等；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。

低壓電器：設有2個交流接觸器，1個時間繼電器，1個熱繼電器，2個按鈕。

2個三刀雙擲轉換開關

同步電機勵磁電源：30V/2A直流可調穩壓電源，帶有短路保護功能。

（五）儀器配備

500V等級兆歐表

便攜式數字萬用表

交流耐壓測試儀：

電壓測試范圍：AC（0～5）kV 準確度 ±（5%+3個字）

漏電流測試范圍：AC（0.3～2～20～100）mA 準確度 ±（5%+3個字）

報警值預置范圍：AC（0.3～2～20～100）mA 準確度 ±（5%+3個字）

定時時間范圍：（0～99）s ±1%、或手動

變壓器容量：1000VA

短路測試儀：

測試強度：激勵脈沖幅度0～200VP-P連續可調；

衰減器：0、10、20、30、40、50共六檔；

指示器：發光二極管指示，共10只，前三只為綠色，中間三只為黃色，后四只為紅色；

聲報警選擇：共10位，與發光二極管的位置相對應，第11位為空位，音量連續可調

測匝器：

測量范圍：0～19999圈

測量精度：±0.5%±1字

顯示模式：3位半LED

振動測試儀：

測量范圍：振動位移（P-P）：0～1000μm

振動速度（RMS）：0～71mm/s

振動加速度（O-P）：0～199.9m/s

頻響范圍與幅值誤差：振動位移（P-P）：12～200Hz，≤±10%

振動速度（RMS）：12～500Hz，≤±10%

幅值線性誤差：振動位移（P-P）：12～200Hz，≤±10%；

振動速度（RMS）：12～500Hz，≤±10%

顯示模式：3位半數字顯示

噪聲測定儀：

測量范圍：40dB～130dB（A）

基本誤差：±2.0dB

讀數更新速率：約2次/秒

參考聲壓級與標定頻率：94dB、1000Hz

時間計權（F/S） F：采樣時間125ms S：采樣時間1s

參考入射方向：傳聲器軸向

（六）電機、工具等配備

拆、裝工具一套：拉馬、活動扳手、錘頭、劃線板、壓線板、彎頭剪刀、尖嘴鉗、剝線鉗。

鉗工工具:劃線針、直角鋼尺、游標卡尺、千分尺、塞尺等。

堵轉手柄

手搖電子計數繞線機，可以精確數顯0～9999匝數，計數精確、讀數方便。

三相電動機繞線模

未浸漆的三相鼠籠異步電動機:額定功率550W，電壓380V(Y接法)，轉速1400r/min。

未浸漆的他勵直流電動機額定功率350W，電壓220V，轉速1500r/min。

未浸漆的同步電機額定功率120W，電壓380V(Y接法)，轉速1500r/min。

導軌：導軌平整度好，無應力變形，加工精細。

PDZ11三相負載電路實驗箱，用于電機負載實驗。

提供三相鼠籠式電動機、直流電動機、三相同步電機故障設置箱，可模擬電動機的相間短路、匝間短路、漏電、缺相等多種故障現象，能使學員在實訓中充分了解電動機在各種故障狀態的現象，再動手去測量并排除故障，從而提高了動手能力。
