傳感器系統實驗儀,綜合傳感器實驗儀,傳感技術實驗室,傳感器與檢測技術實驗臺，傳感器實驗室設備采用教學傳感器與工業標準傳感器相結合的特點，具有獨立模塊化處理電路和開放的軟硬件接口，能提供動態鏈接庫與標準信號輸入輸出接口，對傳感器所采集信號的分析和處理。傳感器實驗設備，傳感器實驗儀主要承擔電氣工程及其自動化、電子信息工程、通信工程、機械設計制造及其自動化、機械電子工程等專業的《傳感器原理及應用》課程的實驗教學工作，通過實驗，能使學生加深理解課本理論知識，提高動手能力與操作技能，培養學生的信號檢測及信號轉換能力，為掌握后續專業課程的學習做好必要的技術準備，還可對學生的畢業設計及師生的科研提供服務。

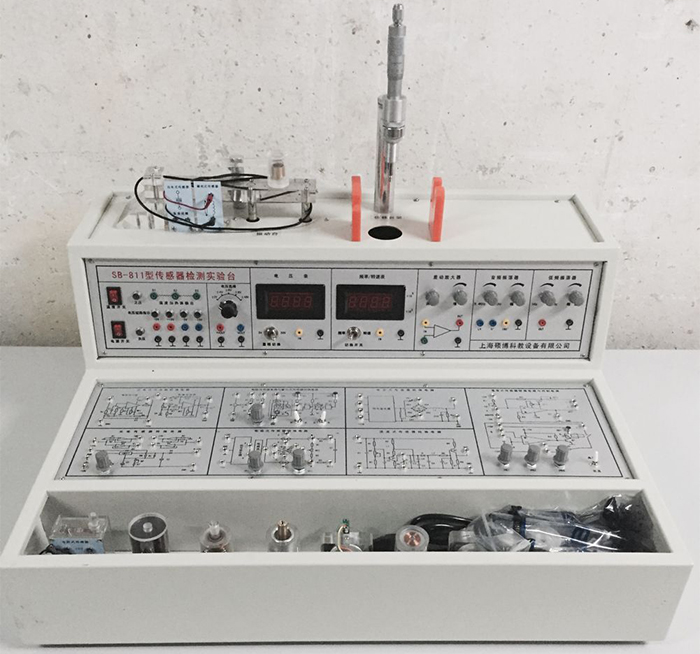

SB-811傳感器系統實驗儀，綜合傳感器實驗儀
傳感技術實驗室設備，傳感器系統實驗儀，綜合傳感器實驗儀，實驗儀主要由傳感器安裝臺、顯示與激勵源、引線單元、處理電路單元。配備電子計算機和相應的實驗數據處理軟件，對實驗數據進行自動的采集和處理，自動完成實驗報告和實驗結果。傳感器技術實驗臺是上海碩博科教設備有限公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備�？赏瓿�"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的教學實驗室設備。
規格610/500/390mm
實驗臺顯示儀表要求：
1、數字式電壓表：3位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度2%。
2、數字式頻率/轉速表：由四位數碼管，2只發光管及頻率/轉速開關組成，頻率表量程2K2-500KHz，輸入阻抗100KΩ，精度1%。
發光管不亮×106，下發光管亮×103，上發光管亮×106。
振蕩器要求：
1、低頻振蕩器：1-30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A。
2、轉速傳感器：與渦流、磁電、霍爾、光纖傳感器配合進行測速實驗。
3、電源部分四組直流穩壓電源：±15V、±5V，有斷電保護功能。
數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
主要技術參數：
|
輸入電源 |
AC220V 50Hz |
直流電源 |
±5V ±15V |
|
穩壓系數 |
±1% |
電壓紋波 |
≤10mV |
|
非線性誤差 |
≤4% |
測量精度 |
≤1% |
|
功耗 |
100VA |
輸出電流 |
1A |
SB-811型檢測與轉換（傳感器）技術實驗臺
1、種傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上配有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、每種傳感器轉換電路板印有原理圖與接線口，學生做實驗快捷方便、耐用。
4、本實驗臺由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件等組成。
傳感器配備清單
|
序號 |
器件名稱 |
單位 |
數量 |
序號 |
器件名稱 |
單位 |
數量 |
|
1 |
電阻式霍爾式傳感器轉換電路 |
塊 |
1 |
22 |
光纖式傳感器 |
個 |
1 |
|
2 |
電容式傳感器轉換電路 |
塊 |
1 |
23 |
壓力傳感器 |
個 |
1 |
|
3 |
電感式傳感器轉換電路 |
塊 |
1 |
24 |
超聲波傳感器 |
個 |
|
|
4 |
光電式傳感器轉換電路 |
塊 |
1 |
25 |
轉速傳感器 |
個 |
1 |
|
5 |
渦流式傳感器轉換電路 |
塊 |
1 |
26 |
霍爾測速傳感器 |
個 |
1 |
|
6 |
溫度式傳感器轉換電路 |
塊 |
1 |
27 |
濕敏傳感器 |
個 |
1 |
|
7 |
壓電加速度式傳感器轉換電路 |
塊 |
1 |
28 |
氣敏傳感器 |
個 |
1 |
|
8 |
光纖式傳感器轉換電路 |
塊 |
1 |
29 |
實驗臺 |
臺 |
1 |
|
9 |
壓力傳感器轉換電路 |
塊 |
1 |
30 |
測微器 |
把 |
1 |
|
10 |
超聲波傳感器轉換電路 |
塊 |
1 |
31 |
壓力表 |
只 |
1 |
|
11 |
電阻式傳感器 |
個 |
1 |
32 |
橡皮氣囊 |
個 |
1 |
|
12 |
電容式傳感器 |
個 |
1 |
33 |
三通管 |
條 |
1 |
|
13 |
霍爾式傳感器 |
個 |
1 |
34 |
鐵片、銅片、鋁片各一 |
個 |
3 |
|
14 |
電感式傳感器 |
個 |
|
35 |
溫度計0-100℃ |
條 |
1 |
|
15 |
光電式傳感器 |
個 |
1 |
36 |
Φ8×4磁鋼 |
粒 |
1 |
|
16 |
渦流式傳感器 |
個 |
1 |
37 |
超聲波反射擋板 |
粒 |
1 |
|
17 |
渦流測速傳感器 |
個 |
1 |
38 |
說明書實驗指導書 |
本 |
1 |
|
18 |
溫度式傳感器 |
個 |
1 |
39 |
連接導線 |
條 |
24 |
|
19 |
磁電傳感器 |
個 |
1 |
40 |
微機連接線 |
條 |
1 |
|
20 |
磁電測速傳感器 |
個 |
1 |
41 |
數據采集處理軟件 |
個 |
1 |
|
21 |
壓電加速度式傳感器 |
個 |
1 |
42 |
電原線 |
條 |
1 |
檢測與轉換（傳感器）技術實驗臺
17種傳感器實驗內容如下： 帶*為實驗為思考實驗
|
實驗一 |
電阻式傳感器的單臂電橋性能實驗 |
|
實驗二 |
電阻式傳感器的半橋性能實驗 |
|
實驗三 |
電阻式傳感器的全橋性能實驗 |
|
實驗四 |
電阻式傳感器的單臂、半橋和全橋的比較實驗 |
|
實驗五 |
電阻式傳感器的振動實驗* |
|
實驗六 |
電阻式傳感器的電子秤實驗* |
|
實驗七 |
變面積式電容傳感器特性實驗 |
|
實驗八 |
差動式電容傳感器特性實驗 |
|
實驗九 |
電容傳感器的振動實驗* |
|
實驗十 |
電容傳感器的電子秤實驗* |
|
實驗十一 |
差動變壓器的特性實驗 |
|
實驗十二 |
自感式差動變壓器的特性實驗 |
|
實驗十三 |
差動變壓器的振動實驗* |
|
實驗十四 |
差動變壓器的電子秤實驗* |
|
實驗十五 |
光電式傳感器的轉速測量實驗 |
|
實驗十六 |
光電式傳感器的旋轉方向測量實驗 |
|
實驗十七 |
接近式霍爾傳感器實驗 |
|
實驗十八 |
霍爾傳感器的轉速測量實驗 |
|
實驗十九 |
渦流傳感器的位移特性實驗 |
|
實驗二十 |
被測體材質對渦流傳感器特性的影響實驗 |
|
實驗二十一 |
渦流式傳感器的振動實驗* |
|
實驗二十二 |
渦流式傳感器的轉速測量實驗 |
|
實驗二十三 |
溫度傳感器及溫度控制實驗（AD590） |
|
實驗二十四 |
磁電式傳感器的特性實驗 |
|
實驗二十五 |
磁電式傳感器的轉速測量實驗 |
|
實驗二十六 |
磁電式傳感器的應用實驗* |
|
實驗二十七 |
壓電加速度式傳感器的特性實驗 |
|
實驗二十八 |
光纖傳感器的位移特性實驗 |
|
實驗二十九 |
光纖傳感器的振動實驗 |
|
實驗三十 |
光纖傳感器的轉速測量實驗 |
|
實驗三十一 |
壓阻式壓力傳感器的特性實驗 |
|
實驗三十二 |
壓阻式壓力傳感器的差壓測量實驗* |
|
實驗三十三 |
超聲波傳感器的位移特性實驗 |
|
實驗三十四 |
超聲波傳感器的應用實驗* |
|
實驗三十五 |
氣敏傳感器的原理實驗 |
|
實驗三十六 |
濕敏傳感器原理實驗 |
