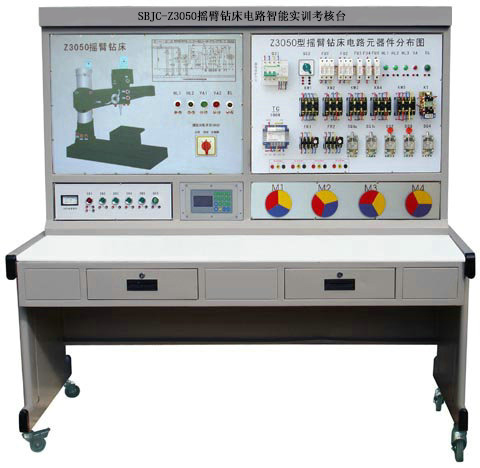

SBJC-Z3050搖臂鉆床電路智能實訓考核臺
一、概述
Z3050搖臂鉆床電路智能實訓考核臺,搖臂鉆床電氣技能實訓考核裝置,是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
二、適用范圍
Z3050搖臂鉆床電路智能實訓考核臺適用Z35搖臂鉆床電氣控制的模擬于Z35搖臂鉆床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KVA
4、外形尺寸：1410mm×725mm×1535mm
四、裝置的基本裝備
1、電源控制面板（鋁質面板）
（1）交流電源（帶有漏電保護措施）提供三相交流電源（380V）
（2）人身安全保護體系
屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、主令控制及圖示板（鋁質面板）
面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
面板上印有Z3050型搖臂鉆床立體示意圖，可以很直觀地看出Z3050型搖臂鉆床的外形輪廓。
3、元器件安裝板
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4、三相異步電動機
4只380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵和快速移動電動機。
5、智能型故障設置與大屏幕液晶答題器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；
有報警時顯示屏提示。
主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（2）教師入口：設置故障、解除所有故障、設置考核時間、修改登錄密碼、設置設備號。教師入口需要登錄密碼。
（3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
6、實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構、原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對機床故障排除，完成機床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。
SB-Z3050搖臂鉆床電路智能實訓考核臺
一、概述
Z3050搖臂鉆床智能培訓考核鑒定設備由多種電氣元器件組成各種電氣控制線路，智能答題器、網絡通訊模塊等組成的智能答題器和實訓考核臺等構成，集技能培訓與考核等功能為一體。故障點的產生采用計算機網絡技術，考核系統自動完成評分、恢復故障等功能，機床的工作原理及動作完全可以獨立進行�？梢栽�Z3050搖臂鉆床智能培訓考核鑒定設備上進行各種電氣故障的檢查、排除的教學與實訓。
二、技術參數
1.電源：三相五線 AC380 V±10% 50 Hz；
2.最大功率≤300W；
3.配電柜材料：1.5mm厚度的冷軋鋼板；
4.電控柜外形尺寸：長（mm）×寬×高＝800×600×1700；
三、實訓項目
1) M4 啟動后缺一相。
2) M1 啟動后缺一相。
3)除冷卻泵電機可正常運轉外，其余電機及控制回路均失效。
4)搖臂上升時電機缺一相。
5) M3 液壓松緊電機缺一相。
6)除照燈外，其它控制全部失效。
7) QF1不能吸合。
8)按搖臂上升時液壓松開無效，且 KT1 線圈不得電。
9)搖臂升降控制，液壓松緊控制，立柱與主軸箱控制失效。
10)液壓松開正常，搖臂上升失效。
11)搖臂下降控制、液壓松緊控制、立柱與主軸箱控制失效，KT1 線圈能得電。
12)搖臂液壓松開失效；立柱和主軸箱的松開也失效。
13)液壓夾緊控制失效。
14)搖臂升降操作后，液壓夾緊失效、立柱與主軸箱控制失效。
15)搖臂升降操作后，液壓自動夾緊失效。
16)立柱和主軸箱的液壓松開和夾緊操作均失效。
四、Z3050搖臂鉆床電路智能實訓考核臺配置
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
備注 |
|
1 |
電控柜 |
80×60×170cm |
臺 |
1 |
|
|
2 |
空氣開關 |
12N DZ20Y-100/3330 |
只 |
1 |
|
|
DZ47-60 10A 2P |
只 |
2 |
|
||
|
3 |
急停開關 |
LAY3 |
只 |
1 |
|
|
4 |
按鈕 |
LA19-11 |
只 |
7 |
紅2只、綠5只 |
|
5 |
主令開關 |
LS2-2 |
只 |
1 |
|
|
6 |
萬能開關 |
LW5D-16/3 |
只 |
1 |
|
|
7 |
熔斷器 |
RT14-20 1P |
只 |
2 |
|
|
8 |
指示燈 |
AD11-25/40 黃36V |
只 |
1 |
|
|
9 |
微電機 |
紅36V |
只 |
2 |
|
|
紅380V |
只 |
1 |
|
||
|
綠36V |
只 |
3 |
|
||
|
220V |
只 |
4 |
紅2只、綠黃各一只 |
||
|
6V 6轉 |
只 |
3 |
|
||
|
10 |
變壓器 |
150W380V/127V 36V |
只 |
1 |
|
|
11 |
時間繼電器 |
15W/220V 6V |
只 |
1 |
|
|
JS7-2A 127V |
只 |
5 |
|
||
|
12 |
交流接觸器 |
CJ20-10 127V |
只 |
5 |
|
|
13 |
行程開關 |
LX19K-B |
只 |
2 |
|
|
14 |
熱繼電器 |
JR36-20 0.35A |
只 |
2 |
|
|
15 |
微動開關 |
KW7-2 |
只 |
6 |
|
|
16 |
繼電器 |
HH53P AC127V |
只 |
6 |
|
|
17 |
線路板 |
B2416 |
只 |
1 |
|
|
18 |
銅柄 |
|
只 |
3 |
|
|
19 |
電壓表 |
6L2 450V |
只 |
1 |
|
|
20 |
三相電機 |
JW5014 帶接線排 |
只 |
4 |
|
|
21 |
故障板 |
A6368 |
塊 |
1 |
|
|
22 |
無線智能答題器 |
|
塊 |
1 |
|
