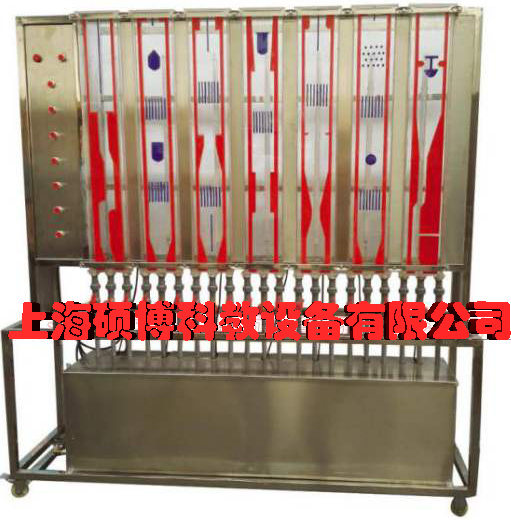

流體流動形態實驗設備,流體流動形態實驗臺
一、流體流動形態實驗裝置,流體流動形態實驗設備,流體流動形態實驗臺裝置特點：
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本實驗裝置所有流動繞體均采用優質有機玻璃制作，繞體部分采用有色材料，觀察部分采用透明材料，實驗現象清晰，方便學生觀察。
4、流動繞體類型多樣：文丘里模擬，轉角模擬，突擴突縮模擬、流線體及孔板模擬，圓形體及直線收尾體模擬，球閥全開模擬，具有良好的實驗效果。
5、所有管件和框架均采用304不銹鋼材質，進行精細拋光處理，體現整個裝置的工藝完美性。
6、裝置設計可360度觀察，實現全方位教學與實驗。
二、流體流動形態實驗裝置,流體流動形態實驗設備,流體流動形態實驗臺裝置功能：
1、觀察流體流過不同繞流體的流動現象。
2、演示觀察流量或進氣量改變流場的變化情況。
三、流體流動形態實驗裝置,流體流動形態實驗設備,流體流動形態實驗臺設計參數：
常壓、常溫操作。
液體流量：0-5m3/h。
四、公用設施：
水：裝置自帶不銹鋼水槽，實驗時經離心泵進入實驗導管并循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。
實驗物料：清潔自來水。
五、主要設備：
水泵為不銹鋼離心泵：功率750W，最大流量7.2m3/h。
摻氣量多少及氣泡大小由摻氣裝置可調。
顯示面尺寸：160×1000 mm，優質有機玻璃制作。
燈光照明，大小氣泡隨水流的流動過程均清晰可見。
器外罩及流場邊界由色彩和諧的有機玻璃制作。
接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、水箱、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1600*500*1800mm(長×寬×高) 帶腳輪及禁錮腳。
|
