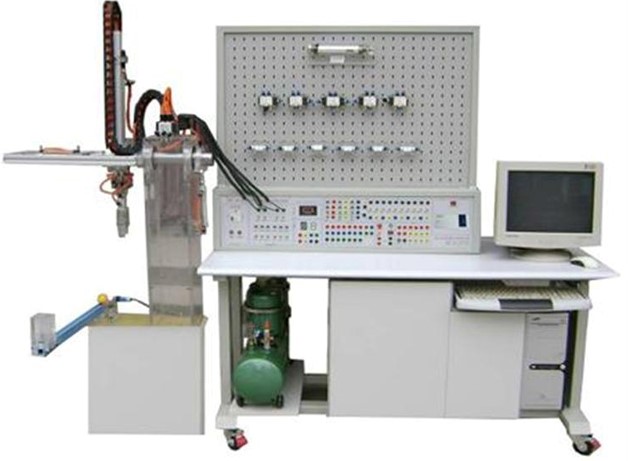

SBQK-07AT氣動機械手實訓考核裝置
氣動機械手實訓裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。
該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
產品概述：
該設備為 《QK-07(a)氣動PLC控制實驗系統》的升級產品。
主要特點：其添加了5種類型共8只傳感器，實驗元件也有所增加，同時將PLC的利用率也大大的提高。實驗除基本實驗外添加了2個類型的實驗項目，可完成實驗3 6課，其主要添加了機械手副臺，使得我們的學習更加生動，有助于我們更好的學習氣動技術。實驗臺整體為鋼制結構
主要參數：
實驗設備外形尺寸：1500mm×700mm×1720mm
可編程控制器（PLC）：三菱FX1N-40MR主機，（繼電器輸出型）。
電源：輸入AC220V，輸出DC24V/2A 空氣壓縮機 (基本配置小型機)功率：360W
電源：AC220V 公稱1容積：10L 額定輸出氣壓：0.7MPa
特點：一、本產品插腳和底座是國家專利，
做任何實驗每個配備件不會松動與脫落。實驗臺裝件底板采用
2MM厚度鋁板，用數控沖床成型。
氣動基本實驗回路舉例：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路1
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
配置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
|
1 |
實訓裝置 |
實訓桌 |
1 |
|
實訓臺 |
1 |
||
|
PLC及相關組件裝在面板上 |
1 |
||
|
機械手執行元件 |
1 |
||
|
2 |
組合元件
|
單作用缸 |
2 |
|
雙作用缸 |
2 |
||
|
旋轉氣缸 |
1 |
||
|
三聯件 |
3 |
||
|
減壓閥（帶壓力表） |
2 |
||
|
手動換向閥 |
2 |
||
|
單電磁換向閥（二位五通） |
3 |
||
|
雙電磁換向閥（二位五通） |
2 |
||
|
雙電磁換向閥（三位五通） |
2 |
||
|
單氣換向閥（二位五通） |
2 |
||
|
雙氣換向閥（二位五通） |
2 |
||
|
行程閥（機控） |
1 |
||
|
行程閥（按鈕） |
1 |
||
|
或門型梭閥 |
2 |
||
|
快速排氣閥 |
2 |
||
|
單向節流閥 |
2 |
||
|
單向節流閥裝在元件上 |
8 |
||
|
單向閥1/4 |
2 |
||
|
順序閥 |
1 |
||
|
氣容 |
1 |
||
|
六通（透明有機玻璃） |
2 |
||
|
3 |
附 件 |
氣管 |
20米 |
|
4 |
電器配件 |
行程開關（裝在缸體上） |
4個 |
|
編程電纜（三菱） |
1條 |
||
|
5 |
資料 |
氣動和機械手使用說明書 |
3冊 |
|
光盤（PLC編程軟件，PLC程序） |
1碟 |
||
|
6 |
|
輔助配件 |
一套 |
|
7 |
|
傳感器 |
1只 |
|
8 |
|
實驗鏈接線 |
若干 |
|
