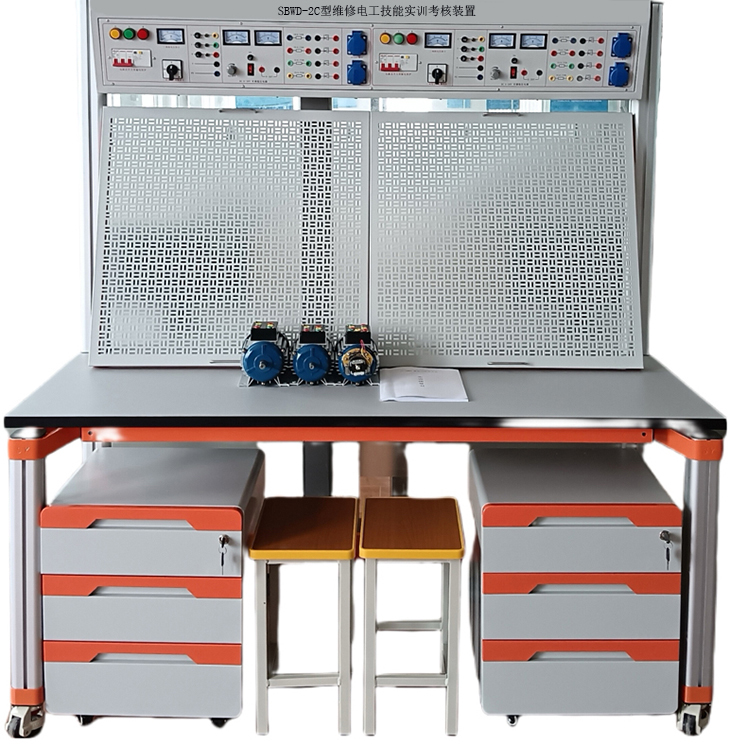

SBDQ-W2電氣實訓平臺（單面雙組型）

一、產品描述

電氣實訓平臺、電氣基本技能實訓室設備為機電技術應用專業實訓室。電氣基本技能實訓室設備的功能是《電工》職業技能“照明電路安裝調試和器件的拆裝”模塊的培訓和鑒定，側重于室內照明電路安裝調試和變壓器、電動機、接觸器等器件的拆裝測試技能的訓練。配備電氣技能實訓考核裝置，電氣實訓平臺各種實訓組合板和實訓器件滿足學生實訓，接線直觀，拆裝測試一體化，極大地幫助學生提高了動手操作能力和感性認知水平。

電氣實訓平臺、通過實訓，培養學生具備掌握常用電工工具的名稱及作用，根據控制要求設計照明電路原理圖，按照裝配要求進行照明電路的安裝與檢修，使學生能掌握照明電路安裝工藝要求，學會照明電路故障分析及故障排除方法。常用電機、接觸器等電器的動手測試和拆裝，使學生掌握了常用低壓電器從里到外的構成及各組成器件的認識，熟悉電氣基本操作技能的要領，培養學員實事求是、科學嚴謹?shù)墓ぷ鲬B(tài)度和職業行為，樹立學員良好的HSE理念，具有團隊合作、人際交流的職業素養。

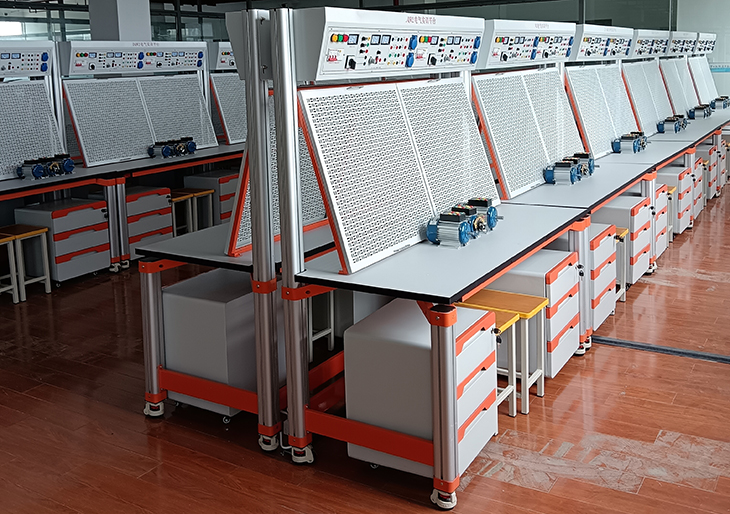

電氣實訓平臺（單面雙組型）由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，電氣實訓裝置可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，電氣實訓平臺可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，電氣實訓平臺是一種理想的職業教育實訓設備。

二、電氣實訓設備技術指標

1. 外型：整體尺寸1640mm×700mm×1638mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙面具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；

7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。

三、 電氣實訓設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3。實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。

3、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM

四、電氣實訓平臺參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

23．三相異步電動機能耗制動控制線路

24.雙速電機的控制線路

五、 全室參考配置表

六、電氣實訓裝置元器件配置清單（1臺）
