SBDQ-08F電氣裝置系統實訓裝置

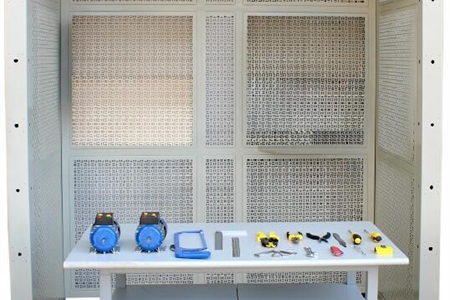

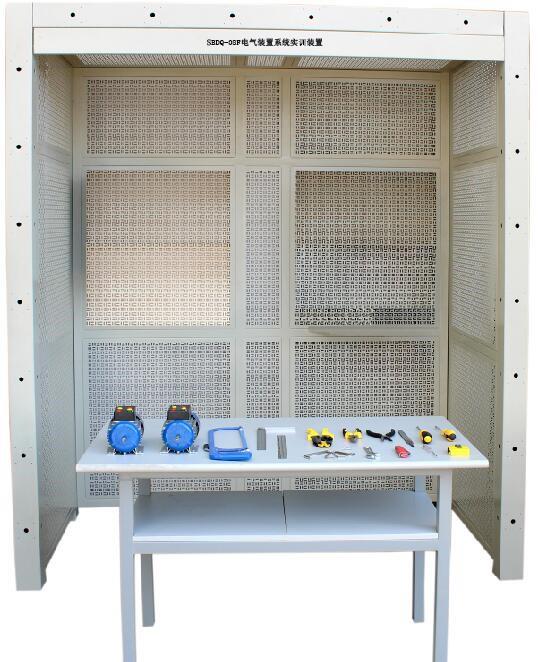

參考圖片
一、設備簡介
電氣裝置實訓系統符合相關的世界技能大賽的技術要求和標準；針對大賽的競賽標準和工藝，培養學生各種不同的創新設計能力、實踐操作能力和工程實踐能力；
本設備還包括樓宇智能控制實訓系統，采用KNX全數字分布式控制系統，對區域內各類照明、空調、窗簾等電氣設備進行自動化和集中控制管理，實現能源監測，不僅可有效管理樓宇的電氣設備，提供靈活多變的使用功能和效果，還可以維護并延長燈具及電氣設備的使用壽命，達到安全、節能、人性化、智能化的效果，并能在今后的使用中方便地根據用戶的需求進行擴展。
電氣裝置項目參考世界技能大賽的競賽方式和比賽思路，結合技工學校的實訓教學特點所設計，與世界大賽電氣裝置項目最新的信息同步，資源完全共享。設備搭建后完全符合世界大賽現場的環境，讓學生身臨其境感受世界大賽的魅力。
二、技術參數
1、外形尺寸：L2400×W1000×H2500mm外層由網孔板搭建，內層由五塊模擬墻面組合而成
2、操作臺及工具柜
操作臺：1500(L)X680(W)X800(H)
為作業人員提供操作平臺，避免各種因素的干擾，方便操作，保障作業人員的安全，保障任務的完成起到關鍵性的作用。
工具柜：
保障作業人員工具的安全，有利于作業人員工具的存放。
3、供電電源：使用新興技術進行電氣設備安裝，每個工位配備設備有電源插座（AC380V三相五線）1個、計算機電源插座（AC220V單相）1個、選手施工電源插座（AC220V單相）1個，工位內配備照明日光燈，插排1個。
3.1輸入電壓：三相五線制380V±10% 50HZ
3.2工作環境：環境溫度范圍為-5～40℃
3.3裝置容量：交流＜4KVA
3.4安全保護：漏電保護（動作電流≤30mA），過電流保護，過載保護,急停保護，欠壓保護
3.5相對濕度：＜85％
三、設備特點
(1)采用實際的房屋建筑式結構，把每一個房間隔離開，貼近工作現場，同時也完全符合世界技能大賽的指導思想及知識點考察范圍；
(2)使用網孔板加木制安裝板結構進行安裝，木板安裝在網孔板上，完全符合世界技能大賽所使用設備；特點：a、設備完全符合建筑學標準；b、使用木板讓學生更貼近墻面安裝；c、網孔板結構增加了設備的靈活性，方便在競賽之后的實訓教學，降低后續的使用成本；d、房間采用敞開式結構，使學生能在這個立體空間內方便的完成不同線路的安裝，掌握各項安裝技術；e、為便于訓練和模擬測試，采用網孔板和模板雙層結構，訓練時使用網孔板訓練，可重復使用，操作方便；技能考核時使用木板，可模擬真實競賽環境。
(3由1名學生獨立進行比賽（或訓練），在規定時間內按照工作任務模塊的要求進行比賽（或訓練）。結合技工院校的實訓教學特點，整個工作任務由分為若干個子項目任務，相互關聯，充分鍛煉學生的電氣設備安裝與調試能力、特別是電氣設備的維修維護能力。
四、電氣裝置的基本配置
|
序號
|
名稱
|
功能
|
|
1
|
實訓平臺
|
模擬房屋建筑式結構，網孔板的厚度為2mm。
|
|
2
|
配電箱部分
|
為整個實訓裝置提供總電源，內部配有帶漏保斷路器、空氣開關和熔斷器等；三相進線電源指示燈、鑰匙開關、急停；照明電源開關供整體設備照明；四孔插座、六孔插座和保護端子供外部設備取電；同時提供三相四線制的工業插座，為裝置提供電源。
|
|
3
|
電氣控制箱部分
|
作為電氣控制實訓使用。通過實訓內容的不同，組合使用。例如：三相異步電動機的直接啟動；LOGO控制三相異步電動機啟動等滿足實訓控制的要求的實訓。
|
|
4
|
KNX樓宇系統
|
對區域內各類照明、空調、窗簾等電氣設備進行自動化和集中控制管理，實現能源監測，不僅可有效管理樓宇的電氣設備，提供靈活多變的使用功能和效果。
|
|
5
|
配電盒
|
作為照明實訓中單獨控制操作使用。
|
|
6
|
電動機
|
提供電氣控制電機實訓演示要求。
|
|
7
|
移動工作臺
|
采用整體式焊接
|
|
8
|
電腦桌椅
|
鋼木結構
|
|
9
|
資料光盤
|
|
|
10
|
說明書及示例程序
|
|
五、基本模塊配置明細
1、器件及耗材配置清單
|
序號
|
名稱
|
規格型號
|
單位
|
數量
|
|
1
|
LOGO電源
|
SIEMENS，6EP3332-6SB00-0AY0
|
臺
|
1
|
|
2
|
可編程邏輯控制器LOGO
|
SIEMENS，
6ED1 052-1MD08-0BA0
|
臺
|
1
|
|
3
|
通信數據線
|
LOGO與計算機通信（網線）
|
根
|
1
|
|
4
|
配電箱
|
500mm×600mm×230mm
|
只
|
1
|
|
5
|
鍍鋅配電板
|
450×525×1.5mm
|
塊
|
1
|
|
6
|
三相交流異步電動機
|
ETM6314,AC380V,0.4A,
1400r/min
|
只
|
1
|
|
7
|
接觸器
|
CJX1-9/22Z(德力西24VDC),輔助觸頭2開2閉
|
只
|
2
|
|
8
|
直流繼電器
|
JQX-13F DC24V(德力西，四開四閉)
|
只
|
4
|
|
9
|
熱繼電器
|
JRS1D-25 0.63-1A可調(含底座)
|
只
|
1
|
|
10
|
漏電型斷路器3P+N
|
DZ47LE-32/D10
|
只
|
1
|
|
11
|
漏電型斷路器3P+N
|
DZ47LE-32/D16
|
只
|
1
|
|
12
|
斷路器3P
|
DZ47-63/D10
|
只
|
1
|
|
13
|
斷路器3P
|
DZ47-63/D16
|
只
|
1
|
|
14
|
斷路器2P
|
DZ47-60/C5
|
只
|
2
|
|
15
|
漏電斷路器 1P+N
|
DZ47LE-32/C10
|
只
|
2
|
|
16
|
漏電斷路器 1P+N
|
DZ47LE-32/C16
|
只
|
2
|
|
17
|
漏電斷路器 1P+N
|
DZ47LE-32/C20
|
只
|
2
|
|
18
|
漏電斷路器 1P+N
|
DZ47LE-32/C32
|
只
|
2
|
|
19
|
斷路器，1P
|
DZ47-63/C6
|
只
|
2
|
|
20
|
斷路器，1P
|
DZ47-63/C10
|
只
|
2
|
|
21
|
交流接觸器
|
CDCH8S-25 4P 4NO AC220V(德力西)
|
只
|
1
|
|
22
|
時間繼電器
|
CDJS18A 480S AC220V(德力西)
|
只
|
1
|
|
23
|
時間繼電器
|
CDJS18A 10S AC220V(德力西)
|
只
|
1
|
|
24
|
時間繼電器
|
CDJS18B 480S AC220V(德力西)
|
只
|
1
|
|
25
|
時間繼電器
|
CDJS18A 10S AC220V(德力西)
|
只
|
1
|
|
26
|
E27螺口燈炮
|
40W
|
只
|
6
|
|
27
|
行程開關
|
LXJM1-8104
|
只
|
2
|
|
28
|
DIN導軌
|
HR-5600A
|
根
|
1
|
|
29
|
行線槽
|
25×50mm
|
根
|
1
|
|
30
|
三孔指示燈/按鈕盒
|
JL-BX3
|
個
|
5
|
|
31
|
旋鈕開關
|
22mm
|
只
|
1
|
|
32
|
按鈕
|
綠色，22mm
|
只
|
3
|
|
33
|
按鈕
|
紅色，22mm
|
只
|
3
|
|
34
|
急停按鈕
|
紅色，22mm
|
只
|
2
|
|
35
|
白色指示燈
|
DC24V，22mm
|
只
|
2
|
|
36
|
黃色指示燈
|
DC24V，22mm
|
只
|
3
|
|
37
|
綠色指示燈
|
DC24V，22mm
|
只
|
3
|
|
38
|
紅色指示燈
|
DC24V，22mm
|
只
|
3
|
|
39
|
不干膠標簽紙
|
得力，14x25mmx20PC
|
張
|
2
|
|
40
|
工業插座，5極，3L+N+PE
|
AJ-115，插座（含插頭）
|
只
|
1
|
|
41
|
工業插座，4極，3L+PE
|
AJ-114，插座（含插頭）
|
只
|
1
|
|
42
|
雙層明裝配電箱
|
PZ30-30
|
只
|
1
|
|
43
|
明盒
|
86型，86×86×30mm
|
只
|
18
|
|
44
|
開關盒
|
100×100×50mm
|
只
|
1
|
|
45
|
E27螺口燈座
|
86型，86×86mm
|
只
|
6
|
|
46
|
雙聯開關
|
86型，一開雙控
|
只
|
4
|
|
47
|
雙聯開關
|
86型，二開雙控
|
只
|
1
|
|
48
|
中途制開關
|
86型，一開多控
|
只
|
1
|
|
49
|
單相空調插座
|
86型，16A
|
只
|
2
|
|
50
|
單相五孔插座
|
86型，10A
|
只
|
2
|
|
51
|
數碼分段開關
|
三路， ES-037
|
只
|
1
|
|
52
|
DIN導軌末端固定件
|
E/UKUK固件
|
只
|
14
|
|
53
|
彈簧接線端子隔離擋板
|
擋板D-JST2.5
|
只
|
6
|
|
54
|
彈簧式接線端子，2.5mm²
|
ST2.5，灰色
|
只
|
45
|
|
55
|
彈簧式接線端子，2.5mm²
|
ST2.5，藍色
|
只
|
15
|
|
56
|
彈簧式接線端子，2.5mm²
|
ST2.5，黃綠色
|
只
|
15
|
|
57
|
端子連接匯流條
|
FBS10-4
|
根
|
3
|
|
58
|
接線端子用標記條
|
ZB5，空白
|
根
|
8
|
|
59
|
PVC線槽
|
60×40mm，A型,2米/根
|
根
|
2
|
|
60
|
PVC線槽
|
40×20mm，A型,2米/根
|
根
|
1
|
|
61
|
PVC線槽終端
|
60×40mm
|
只
|
2
|
|
62
|
硬質PVC線管
|
Φ20mm,壁厚1.5mm，3米/根
|
根
|
3
|
|
63
|
硬質PVC線管
|
Φ16mm,壁厚1.5mm，3米/根
|
根
|
2
|
|
64
|
PVC軟管
|
Φ20mm
|
米
|
2
|
|
65
|
PVC線管管卡
|
Φ20mm
|
只
|
35
|
|
66
|
PVC線管管卡
|
Φ16mm
|
只
|
20
|
|
67
|
電纜、PVC軟管管卡
|
KSS，HC-4
|
只
|
30
|
|
68
|
PVC管適配器（杯梳）
|
Φ20mm
|
只
|
16
|
|
69
|
PVC管適配器（杯梳）
|
Φ16mm
|
只
|
12
|
|
70
|
PVC軟管適配器
|
Φ20mm
|
只
|
14
|
|
71
|
金屬管
|
Φ20mm
|
米
|
1.5
|
|
72
|
金屬管90°預成型彎
|
Φ20mm
|
只
|
2
|
|
73
|
金屬管卡
|
Φ20mm
|
只
|
6
|
|
74
|
電纜接頭
|
PG11
|
只
|
12
|
|
75
|
電纜接頭
|
PG16
|
只
|
8
|
|
76
|
網格電纜橋架
|
CM50-100-3000-5-EZ
|
米
|
3
|
|
77
|
CSN壁掛支架—電纜橋架
|
LWB100-300
|
只
|
6
|
|
78
|
電纜橋架蝴形支架
|
SPB
|
只
|
2
|
|
79
|
電纜橋架連接卡扣
|
KK28
|
只
|
6
|
|
80
|
電纜橋架接地連接件
|
EHB-A/B
|
只
|
6
|
|
81
|
束線帶
|
長×寬：100×3mm
|
根
|
100
|
|
82
|
束線帶
|
長×寬：200×3mm
|
根
|
100
|
|
83
|
束線帶
|
長×寬：200×5mm
|
根
|
100
|
|
84
|
針式接線端子
|
E1008，1 mm²
|
只
|
150
|
|
85
|
針式接線端子
|
E1508，1.5mm²
|
只
|
150
|
|
86
|
針式接線端子
|
E2508，2.5mm²
|
只
|
150
|
|
87
|
雙電纜針式接線端子
|
TE1008，1 mm²
|
只
|
30
|
|
88
|
雙電纜針式接線端子
|
TE1508，1.5mm²
|
只
|
30
|
|
89
|
雙電纜針式接線端子
|
TE2510，2.5mm²
|
只
|
30
|
|
90
|
2路連接器
|
WAGO，222-412
|
只
|
10
|
|
91
|
3路連接器
|
WAGO，222-413
|
只
|
10
|
|
92
|
5路連接器
|
WAGO，222-415
|
只
|
10
|
|
93
|
多芯電纜線
|
RVV 3×2.5mm²，帶地線
|
米
|
7
|
|
94
|
多芯電纜線
|
RVV 4×2.5mm²，帶地線
|
米
|
4
|
|
95
|
多芯電纜線
|
RVV 5×2.5mm²，帶地線
|
米
|
5
|
|
96
|
多芯電纜線
|
RVV 4×1mm²
|
米
|
12
|
|
97
|
多芯電纜線
|
RVV 5×1mm²
|
米
|
12
|
|
98
|
多股軟導線
|
紅色，2.5 mm²
|
米
|
25
|
|
99
|
多股軟導線
|
黃色，2.5 mm²
|
米
|
25
|
|
100
|
多股軟導線
|
綠色，2.5 mm²
|
米
|
25
|
|
101
|
多股軟導線
|
藍色，2.5 mm²
|
米
|
20
|
|
102
|
多股軟導線
|
黃綠色，2.5 mm²
|
米
|
20
|
|
103
|
多股軟導線
|
紅色，1.5 mm²
|
米
|
32
|
|
104
|
多股軟導線
|
藍色，1.5 mm²
|
米
|
17
|
|
105
|
多股軟導線
|
黃綠色，1.5 mm²
|
米
|
2
|
|
106
|
多股軟導線
|
黑色，1.0 mm²
|
米
|
20
|
|
107
|
多股軟導線
|
紅色，1.0 mm²
|
米
|
20
|
|
108
|
香蕉頭迭插線
|
Z4號線
|
根
|
3
|
|
109
|
扁平多股銅絲編織連接線
|
長15cm
|
根
|
1
|
|
110
|
自攻自鉆螺釘
|
大扁頭，M4×16mm
|
只
|
30
|
|
111
|
平頭螺釘
|
大扁頭，M4×16mm
|
只
|
100
|
|
112
|
平頭螺釘
|
大扁頭，M4×20mm
|
只
|
20
|
|
113
|
平頭螺釘
|
大扁頭，M4×35mm
|
只
|
10
|
|
114
|
螺絲
|
M4×20mm，十字半圓頭
|
只
|
20
|
|
115
|
金屬平墊圈
|
M5×30×1.2
|
只
|
30
|
|
116
|
PVC線管彎簧
|
Φ20mm
|
根
|
1
|
|
117
|
PVC線管彎簧
|
Φ16mm
|
根
|
1
|
|
118
|
三相五孔插頭
|
（配5×2.5mm²電源線）
|
套
|
1
|
2、配電箱配置
|
序號
|
名稱
|
型號及規格
|
數量
|
單位
|
|
1
|
電源箱面板
|
|
1
|
個
|
|
2
|
斷路器
|
DZ47LE-16A
|
1
|
個
|
|
3
|
空開
|
3P 10A
|
1
|
1
|
|
4
|
1P+N帶漏保 6A
|
1
|
1
|
|
5
|
導軌
|
鋁質
|
1
|
根
|
|
6
|
熔斷器
|
RT18-32X
|
3
|
個
|
|
7
|
急停按鈕
|
一閉 自鎖 ∮22
|
1
|
個
|
|
8
|
鑰匙開關
|
∮22 自復位
|
1
|
個
|
|
9
|
指示燈
|
黃1個、綠1個、紅色1個 ∮16 220V
|
3
|
個
|
|
10
|
紅色 ∮16 220V
|
1
|
個
|
|
11
|
交流接觸器
|
CJX2-1210 220V
|
1
|
個
|
|
12
|
墻壁開關
|
86型 單控
|
1
|
個
|
|
13
|
四孔插座
|
380V 龍榜
|
1
|
個
|
|
14
|
六孔插座
|
118型
|
1
|
個
|
|
15
|
K4端子
|
黃綠紅藍雙各1
|
5
|
個
|
|
16
|
安裝螺絲
|
∮4.2*60mm
|
4
|
個
|
|
17
|
燈管
|
科朗 T5 LED
|
1
|
套
|
|
18
|
電纜
|
5芯x1.5mm²
|
10
|
米
|
|
19
|
5芯x1.5mm²
|
1
|
米
|
|
20
|
銅導線
|
BVR-1.5mm²
|
40
|
米
|
|
21
|
BVR-1.0mm²
|
5
|
米
|
|
22
|
BVR-0.75mm²
|
20
|
米
|
|
23
|
預絕緣冷壓端子
|
UT1.25-4 叉形
|
100
|
個
|
|
24
|
VE0508 針形
|
50
|
個
|
3、KNX部分明細
|
序號
|
名稱
|
規格型號
|
數量
|
單位
|
|
1
|
7寸真彩觸摸屏
|
MPTC7.2019
|
1
|
臺
|
|
2
|
系統控制主機
|
M/IPRT.1
|
1
|
臺
|
|
3
|
總線電源控制器
|
M/P960.1-332
|
1
|
臺
|
|
4
|
調光控制器
|
M/DL02.1-432
|
1
|
臺
|
|
5
|
電源插座模塊
|
MP1-SWP-A/TILE.48
|
1
|
臺
|
|
6
|
電腦接口模塊
|
M/USB.1
|
1
|
臺
|
|
7
|
溫度檢測控制器
|
M/HS05.1
|
1
|
臺
|
|
8
|
煙霧檢測控制器
|
M/YW01.1
|
1
|
臺
|
|
9
|
濕度檢測控制器
|
M/USO05.1
|
1
|
臺
|
|
10
|
紅外檢測控制器
|
M/IS05.1
|
5
|
米
|
|
11
|
數字轉換器
|
M/KRS232/485.1
|
3
|
個
|
|
12
|
四路開關模塊
|
M/R4.10.1-331
|
3
|
個
|
|
13
|
定時開關控制器
|
M/TM04.1-432
|
1
|
個
|
|
14
|
APP控制平臺
|
HDL-ON
|
1
|
個
|
|
15
|
開關電源
|
DC24V 2A
|
1
|
個
|
|
16
|
排風扇
|
120*120*38 AC220V
|
1
|
個
|
|
17
|
實訓平臺
|
780mm×600m×1820mm
|
1
|
臺
|
4、工具明細
|
序號
|
名稱
|
型號/規格
|
數量
|
單位
|
|
1
|
鉆頭
|
M4
|
1
|
個
|
|
2
|
PVC切管器
|
|
1
|
把
|
|
3
|
水平尺
|
30CM
|
1
|
把
|
|
4
|
廣告尺
|
1米
|
1
|
把
|
|
5
|
激光水平儀與支架
|
三線，支架最高可到1.5M
|
1
|
臺
|
|
6
|
卷尺
|
|
1
|
把
|
|
7
|
擴孔器
|
22，PVC線槽用，紅色
|
1
|
個
|
|
8
|
斜切鋸
|
斜切鋸
|
1
|
臺
|
|
9
|
鋼筋剪
|
24寸
|
1
|
把
|
|
10
|
針型壓線鉗
|
|
1
|
把
|
|
11
|
扎帶束線槍
|
CP-382
|
1
|
把
|
|
12
|
寶塔鉆頭
|
4mm-32mm
|
1
|
個
|
|
13
|
活動扳手
|
|
1
|
把
|
|
14
|
一字螺絲刀
|
|
1
|
個
|
|
15
|
十字螺絲刀
|
|
1
|
個
|
|
16
|
圖紙吸盤
|
強磁掛鉤
|
2
|
個
|
|
17
|
斜口
|
|
1
|
個
|
|
18
|
剪刀
|
|
1
|
個
|
|
19
|
剝線鉗
|
|
1
|
個
|
|
20
|
螺絲刀
|
|
1
|
個
|
|
21
|
螺絲刀
|
|
1
|
個
|
|
22
|
手電鉆
|
帶批頭
|
1
|
套
|
|
23
|
工具馬甲
|
根據學生情況
|
1
|
套
|
|
24
|
耳塞
|
|
1
|
副
|
|
25
|
絕緣鞋
|
根據學生情況
|
1
|
雙
|
|
26
|
穿線器
|
|
1
|
個
|
|
27
|
錘子
|
膠錘
|
1
|
個
|
|
28
|
開孔器
|
Φ16，Φ20各兩個
|
1
|
套
|
|
29
|
絕緣手套
|
|
1
|
套
|
|
30
|
鋼鋸
|
|
1
|
把
|
|
31
|
鋸條
|
|
1
|
根
|
|
32
|
工作手套
|
舒適防滑耐磨手套 3M
|
2
|
副
|
|
33
|
萬用表
|
|
1
|
塊
|
|
34
|
尖嘴鉗
|
|
1
|
把
|
|
35
|
工具車
|
拉桿式工具箱工具車
|
1
|
個
|
|
36
|
角度剪
|
|
1
|
個
|
|
37
|
陶瓷刮刀
|
|
1
|
個
|
|
38
|
工作服
|
根據學生情況
|
1
|
套
|
|
39
|
護目鏡
|
|
1
|
個
|
|
39
|
安全帽
|
|
1
|
個
|
六、綜合實訓內容
根據項目教學，主要完成以下實訓項目：
1．基本電氣安裝技能訓練
1）安裝工具的使用實訓
2）檢測儀器的使用實訓
3）手動彎管器加工PVC管彎管實訓
4）PVC管敷設固定及其附件工藝要求實訓
5) PVC線槽敷設固定及其附件工藝要求實訓
6）護套線敷設固定實訓
7）PVC管、金屬管切管實訓
8）塑料電線管與塑料接線盒的連接實訓
9）管卡固定實訓
10）明配管入盒實訓
11）明管的定型彎曲實訓
12）線管暗敷固定實訓
13）預埋鐵件或膨脹螺栓實訓
14）橋架支、吊、托架制作安裝實訓
15）管內穿線的操作實訓
16）單（多）芯銅、鋁導線的連接實訓
2．室內照明及動力配電
1）一個開關控制一盞燈和插座
2）兩個雙聯開關控制一盞燈
3）三個開關控制一盞燈
4）空調插座控制線路
5）數碼分段開關控制燈
3．電氣控制
1）異步電動機點動控制電路
2）異步電動機自鎖控制電路
3）異步電動機兩地控制電路
4）三相異步電動機手動順序啟動
5）異步電動機按鈕Y-Δ控制電路
6）異步電動機時間繼電器Y-Δ控制電路
7）按鈕聯鎖的三相異步電動機正反轉控制線路
8）接觸器聯鎖的三相異步電動機正反轉控制線路
9）雙重聯鎖的三相異步電動機正反轉控制線路
10）自動往返控制電路
11）正反轉點動、啟動控制電路
12）帶有點動的自動往返控制電路
13）異步電動機單向點動、啟動控制電路
14）KNX總體的安裝和布線實訓
15）KNX智能面板的安裝及接線實訓
16）KNX開關量輸出模塊安裝及接線實訓
17）KNX智能窗簾控制器安裝及接線實訓
18）KNX邏輯控制器安裝及接線實訓
19）KNX十二合一傳感器安裝及接線實訓
20）KNX調光模塊安裝及接線實訓
21）KNX通訊連接實訓
22）KNX軟件使用實訓
23）KNX編程及編制程序的方法實訓
24）KNX各元器件的認知和接線方式
|
--詳細資料
